4.3.8.3 Schema C
Die Versorgung (32 V
Freigabe erfolgt über die Fußsteuerung. Die Leistungseinstellung erfolgt über ein 2,2KΩ-
Linearpotentiometer (siehe Abbildung 7 auf Seite 21). Diese Art des Anschlusses ermöglicht
sehr schnelle ON / OFF-Zyklen und schaltet den externen Stromkreis bei hohen Lasten nicht ein.
Linearer
Potentiometer
2,2 kOhm
Gelb
Gelb
Elektroventil
(option)
24 V
2,5W Maximal
Grün
4.3.8.4 Schema D
Die Versorgung (32 V
Freigabe erfolgt über die Fußsteuerung. Die Leistungseinstellung erfolgt über ein 2,2KΩ-
Linearpotentiometer (siehe Abbildung 8 auf Seite 21). Diese Art des Anschlusses ermöglicht
sehr schnelle ON / OFF-Zyklen und schaltet den externen Stromkreis bei hohen Lasten nicht ein.
Linearer
Potentiometer
2,2 kOhm
Elektroventil
(option)
24 V
2,5W Maximal
±10%) über den Kontakt an der Brücke geliefert und die positive
Fußsteuerung Brücke
Sicherungshalter, Sicherung,
Fußsteuerung und Brücke sind
nicht Teil der Mectron Lieferung
1 2
9 16
8 7 6 5 4 3 2 1

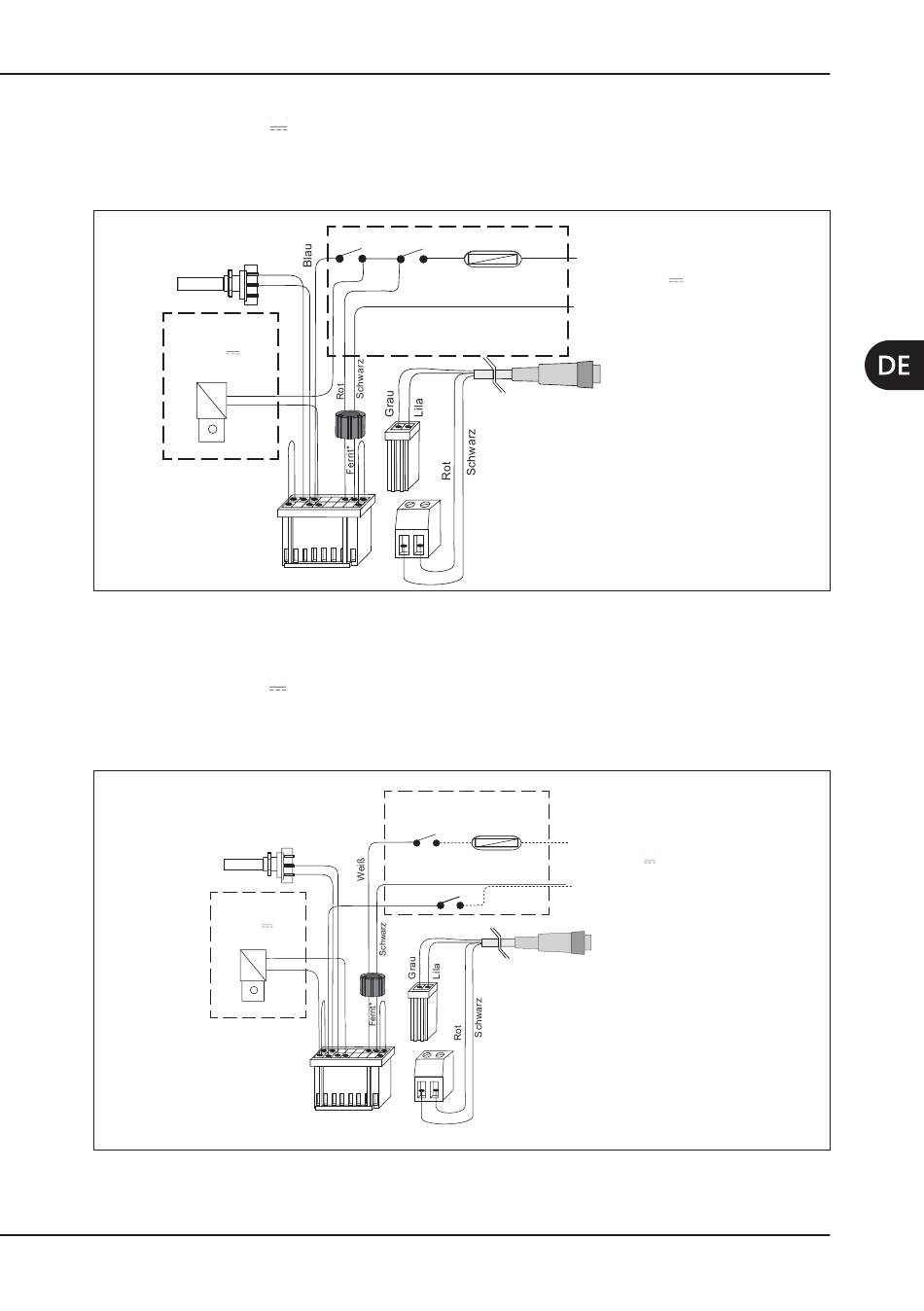

Abbildung 7 – Schema C
±10%) über den Kontakt an der Brücke geliefert und die negative
Sicherungshalter, Sicherung,
Fußsteuerung und Brücke sind
nicht Teil der Mectron Lieferung
Brücke
Gelb
Gelb
Fußsteuerung
Braun
Grün
Grün
1 2
9 16
8 7 6 5 4 3 2 1
Abbildung 8 – Schema D
Sicherung
Positiv
Versorgung
T 2 A
32 V
Mindestens 40VA
Negativ
Kabel Scaler-Handstück
Positiv
Versorgung
Sicherung
32 V
T 2 A
Mindestens 40VA
Negativ
Kabel Scaler-Handstück
