4.3.8.3 Schema C
Matningen (32 V ±10%) tillhandahålls av kontakten på stiftet och det positiva samtycket ges
av pedalen. Justeringen av effekten utförs genom en linjär potentiometer på 2,2KΩ (se Figur 7
på sidan 21). Denna typen av anslutning tillåter mycket snabba ON/OFF cykeln och belastar
inte den externa matningskretsen med höga belastningar.
Potentiometer
2,2 KΩ linjär
Gul
Gul
Magnetventil
(tillval)
24 V
2,5W maximum
Grön
4.3.8.4 Schema D
Matningen (32 V ±10%) tillhandahålls av kontakten på stiftet och det negativa samtycket ges
av pedalen. Justeringen av effekten utförs genom en linjär potentiometer på 2,2KΩ (se Figur 8
på sidan 21). Denna typen av anslutning tillåter mycket snabba ON/OFF cykeln och belastar
inte den externa matningskretsen med höga belastningar.
Potentiometer
2,2 KΩ linjär
Magnetventil
(tillval)
24 V
2,5W maximum
Pedal Hölje
Säkringshållare, säkring, pedal
och hölje ingår inte i Mectrons
leverans
1 2
9 16
8 7 6 5 4 3 2 1

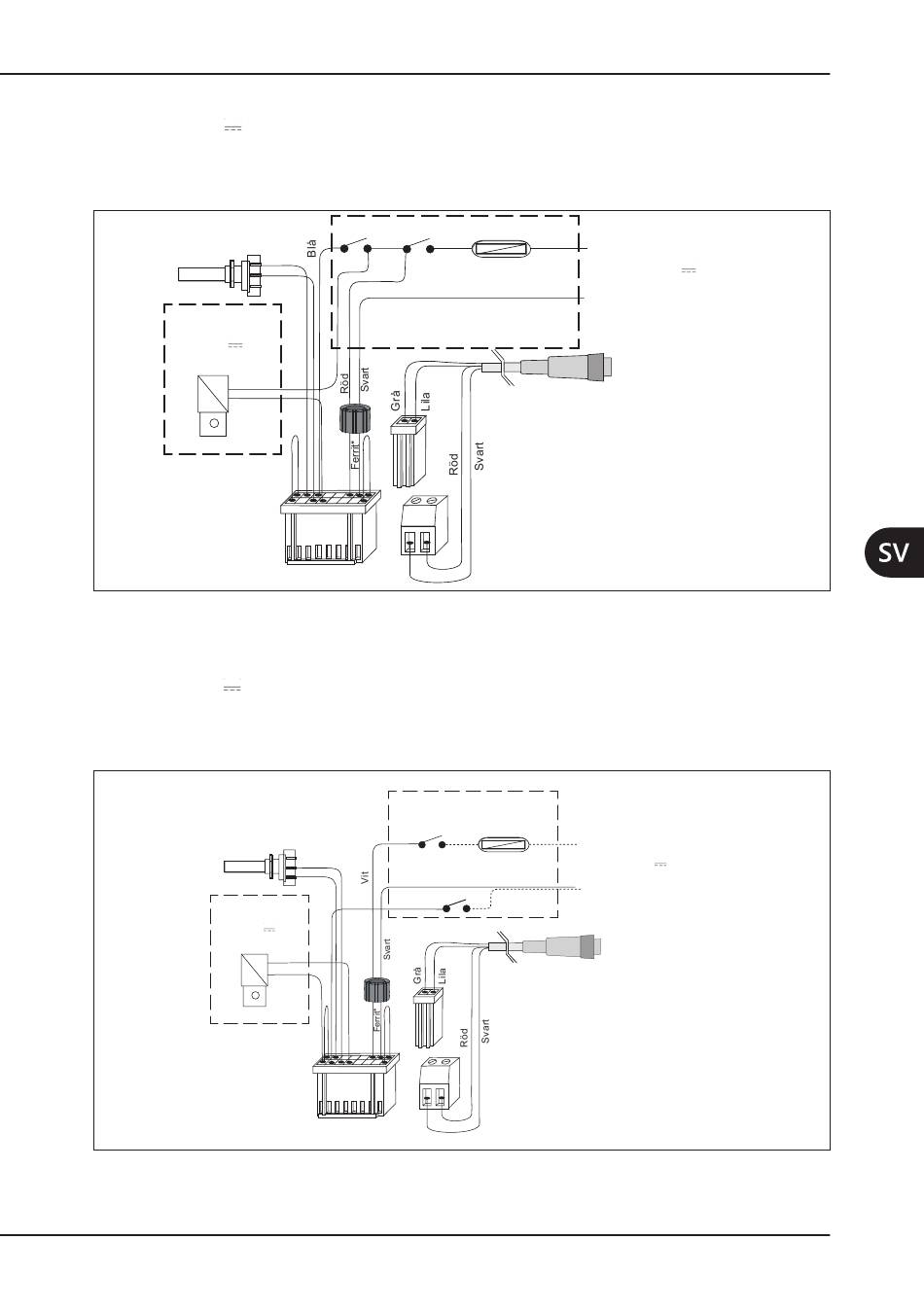

Figur 7 – Schema C
Säkringshållare, säkring, pedal
och hölje ingår inte i Mectrons
Hölje
Gul
Gul
Säkring
Brun
Grön
Grön
1 2
9 16
8 7 6 5 4 3 2 1
Figur 8 – Schema D
Säkring
Positiv
T 2 A
Negativ
Sladd scaler handstycke
leverans
Positiv
Fuse
T 2 A
Negativ
Sladd scaler handstycke
INSTALLATION
Matning
32 V
Minimum 40VA
Matning
32 V
Minimum 40VA
