4.3.7 Anslutning av Scaler Handstyckets Sladd
Anslut sladdens piezoelektriska manövertrådar på terminalen M2 med iakttagelse av den
angivna polariteten. Anslut LED-trådarna (lila och grå på handstycket) till kontaktorn M3 med
iakttagelse av den angivna polariteten.
VARNING: Skifta absolut inte positionen
på kontaktorn (Figur 4 på sidan 19) av
scaler handstyckets röda och svarta tråd.
Lila
Grå
M3
4.3.8

Standardanslutning

För att underlätta
COMPACT PIEZO LED i de olika typerna av
tandvårdenheter, finns 7 "standard" kopp-
lingsscheman, var och ett utrustat med en an-
slutningskabel till den olika tandvårdenheten.
VARNING: Om långa anslutningar skulle
krävas för matningen, använd trådar med
lämpligt tvärsnitt, t ex 1,5 mm
M2
Röd
Svart

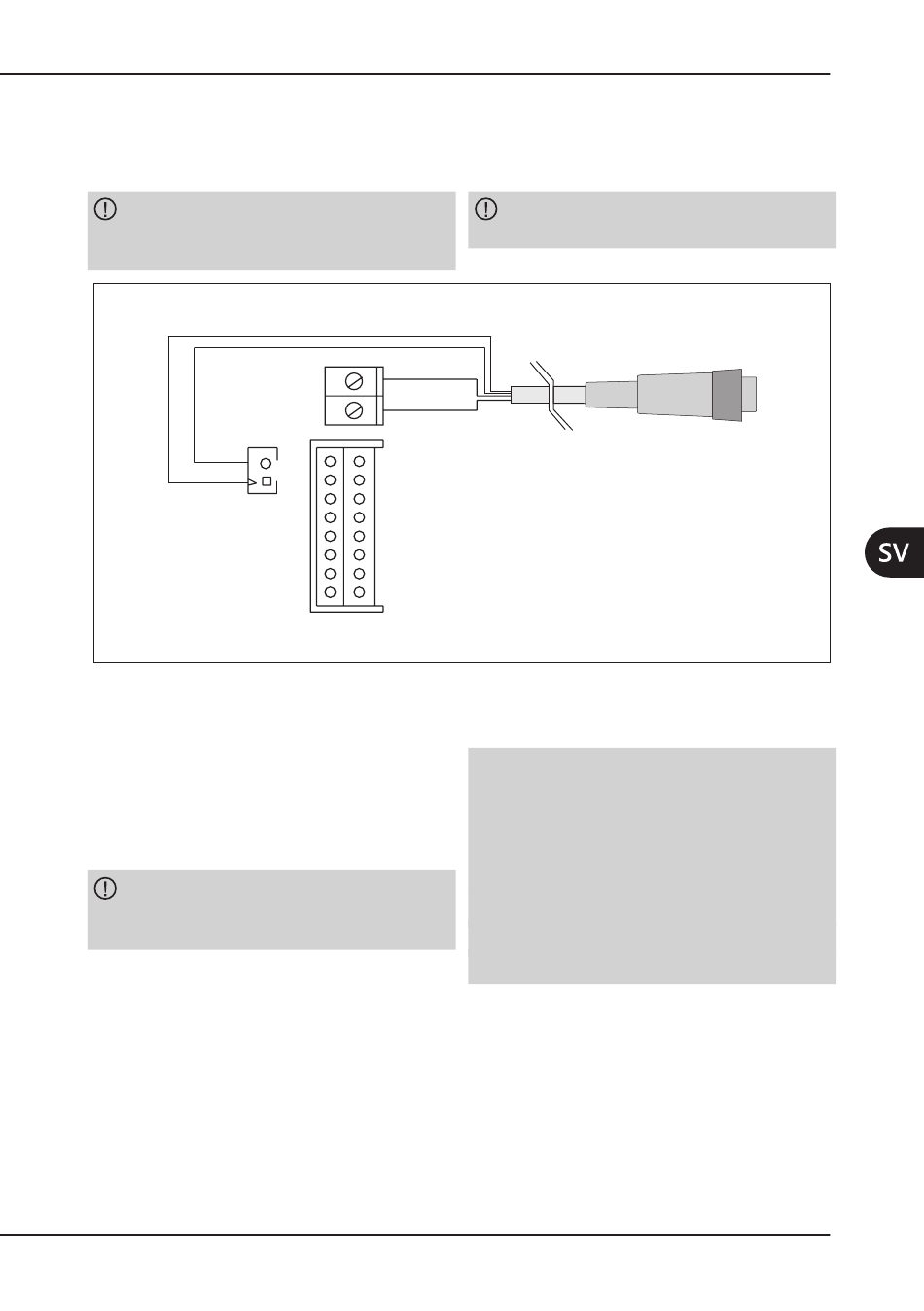

Figur 4 – Anslutning av handstyckets sladd.
installationen av
.
2
INSTALLATION
VARNING: Anslut inte scaler handstyckets
röda och svarta tråd med de andra kablarna.
Sladd scaler handstycke
OBS*: Intill anslutningen på
modulen, rekommenderar vi att linda
matningsledningen 3 varv på en ferrit (se
följande kapitel). Ferriten medföljer inte
leveransen. Nedan följer en kort lista över
användbara modeller:
• Philips CST17/9.5/13-3S4;
• Ferroxcube CST17/9.5/13-3S4;
• Wurth 74270091.
19
