mectron Compact Piezo LED Installationsanleitung Seite 252

COMPACT PIEZO LED
Pin
1 Reserverad
2 RES
3 TX
4 RX
5 Ventil
6 Kontroll av Effekt
7 Pedal -
8 +Vcc
Tabell 5 – Pin-out Kontaktor M1.
Pin-out Kontaktor M2
Pin
1 Vout handstycke
2 Neutral
Tabell 6 – Pin-out Kontaktor M2.
14
M2
1

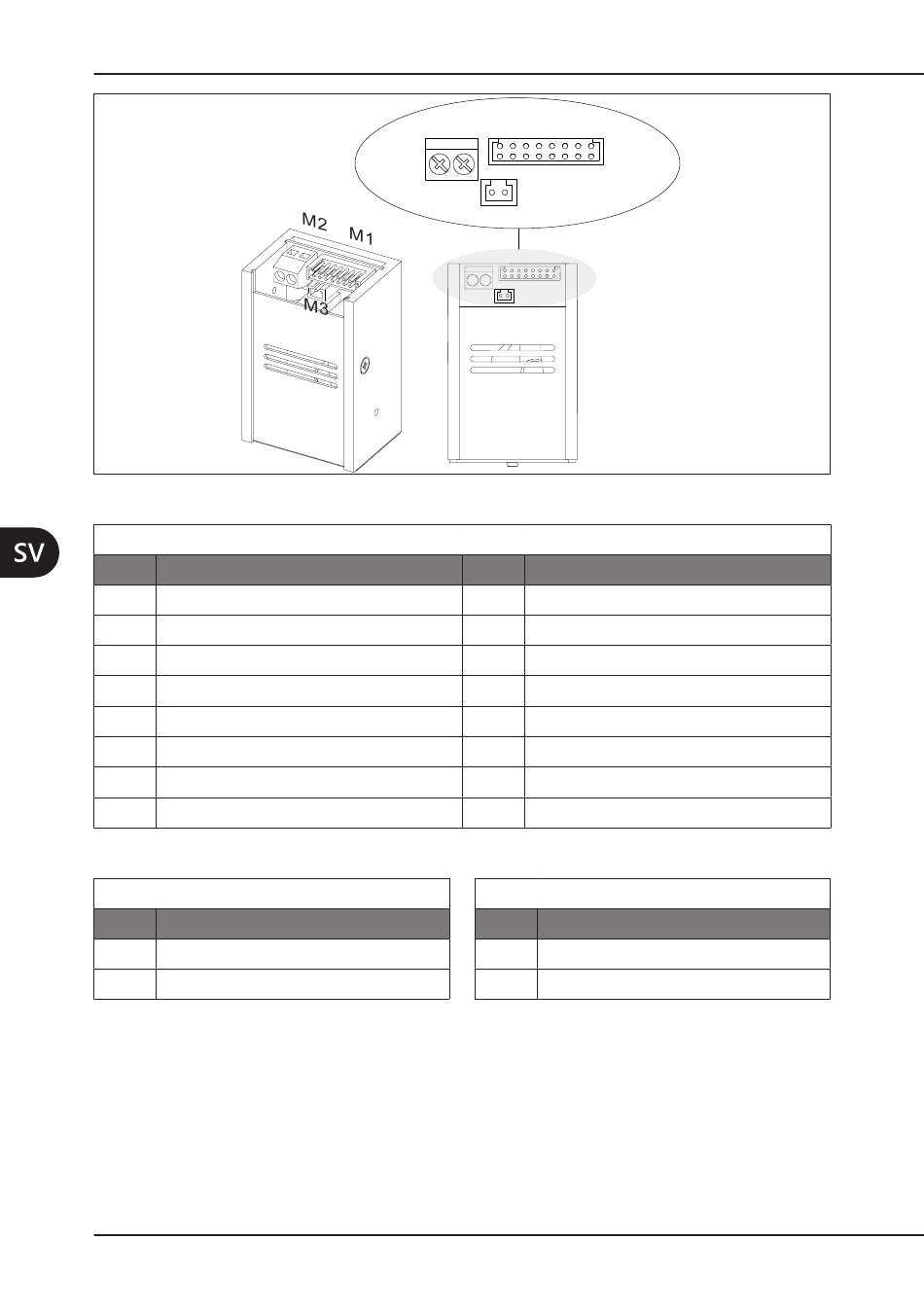

Figur 3 – Modulens kontaktorer.
Pin-out Kontaktor M1
Signal
Signal
M1
2 1 2 3 4 5 6 7 8
16 15 14 16 15 14 13 12 11 10 9
1 2
M3
Pin
9 Bypass kapacitet
10 GND
11 Pedal +
12 Val av Effekt
13 AC In
14 AC/DC In
15 GND
16 Reserverad
Pin-out Kontaktor M3
Pin
1 LED A
2 LED K
Tabell 7 – Pin-out Kontaktor M3.
Signal
Signal
