COMPACT PIEZO LED

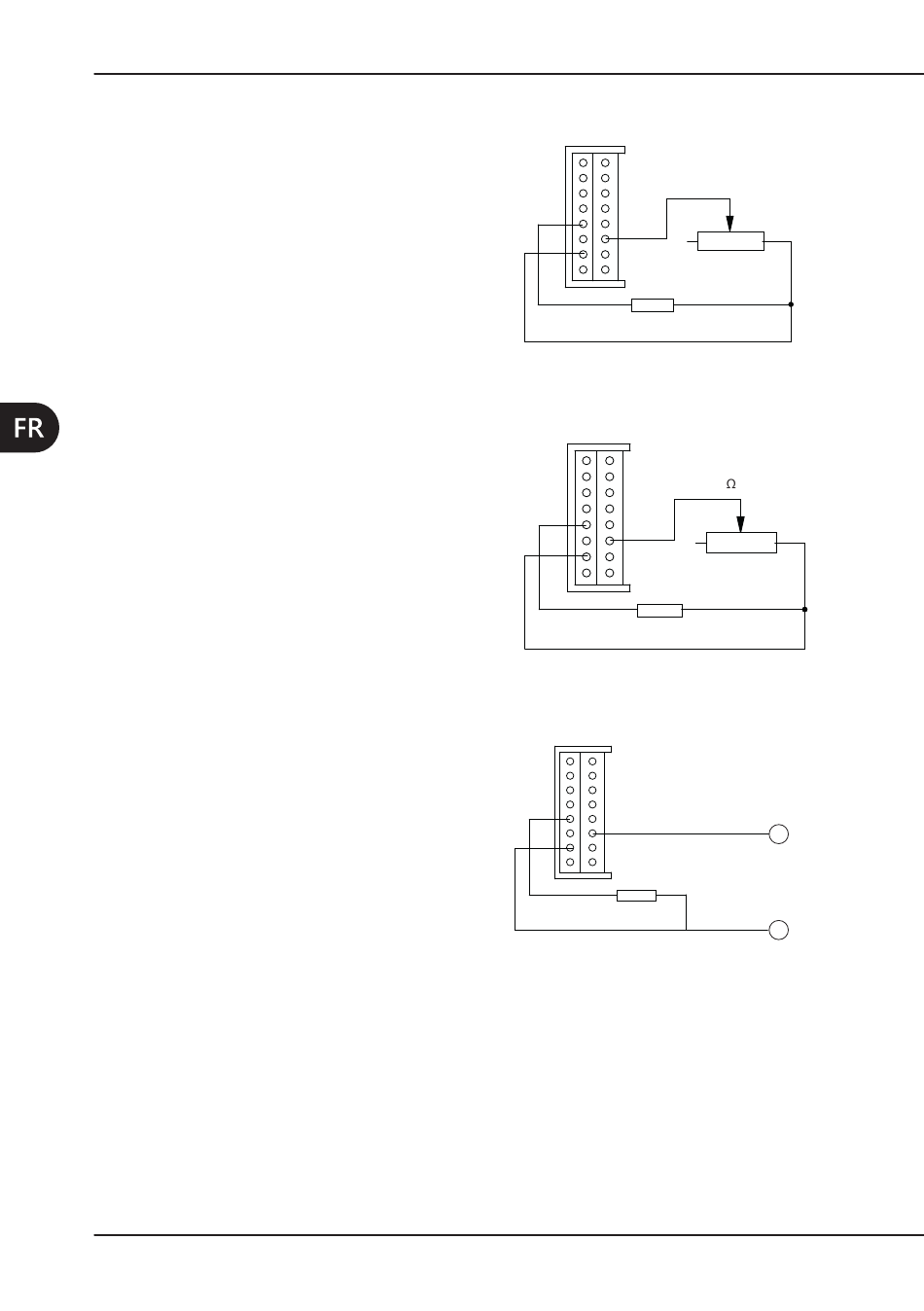

4.3.3.2 Réglage de la Puissance avec Potentiomètre de 10 kOhm
Connecter le potentiomètre de 10 kOhm
entre les pins 6 et 10.et une résistance de
20 kOhm, 1/8W, 1%, entre les pin 12 et
10.
La puissance maximale correspond à une
résistance 0.
4.3.3.3 Réglage de la Puissance avec Potentiomètre de 4,7 kOhm
Connecter le potentiomètre de 4,7 kOhm
entre les pins 6 et 10.et une résistance de
39 kOhm, 1/8W, 1%, entre les pin 12 et
10.
La puissance maximale correspond à une
résistance 0.
4.3.3.4 Réglage de la Puissance 0-5 V
La modulation de la puissance peut être
effectuée avec une tension variable com-
prise entre 0 et 5 Volts appliquée entre
les pin 6 et 10 (masse).
Connecter une résistance de 82 kOhm,
1/8W, 1%, entre les pins 12 et 10.
16
16
1
Potentiomètre Linéaire
15
2
de 10 kOhm
14 3
13 4
12 5
11 6
7
10
8
9
Résistance de
20 kOhm 1/8W, 1%
16
1
Potentiomètre
15
2
4,7 K linéaire
14 3
13 4
12 5
11 6
7
10
8
9
Résistance de
39 kOhm 1/8W, 1%
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
Résistance de
82 kOhm 1/8W, 1%
+
0-5V 1mA
-
