4.3.7
Collegamento del Cordone del Manipolo Ablatore
Collegare i fili di pilotaggio piezoelettrico del cordone sul morsetto M2 rispettando la polarità
indicata. Collegare i fili LED (viola e grigio del cordone manipolo) al connettore M3 rispettando
la polarità indicata.
ATTENZIONE: Non invertire
assolutamente la posizione sul connettore
(Figura 4 a pagina 19) del filo rosso e del
filo nero del cordone manipolo ablatore.
Viola
Grigio
M3
4.3.8
Connessioni Standard
Per
facilitare
COMPACT PIEZO LED all'interno dei diversi
tipi di riunito sono disponibili 7 schemi di
collegamento "standard", ognuno dotato
di un cavo di connessione al riunito dentale
differente.
ATTENZIONE: Se occorrono collegamenti
lunghi per l'alimentazione, utilizzare fili di
sezione adeguata, ad esempio 1,5 mm
M2
Rosso
Nero

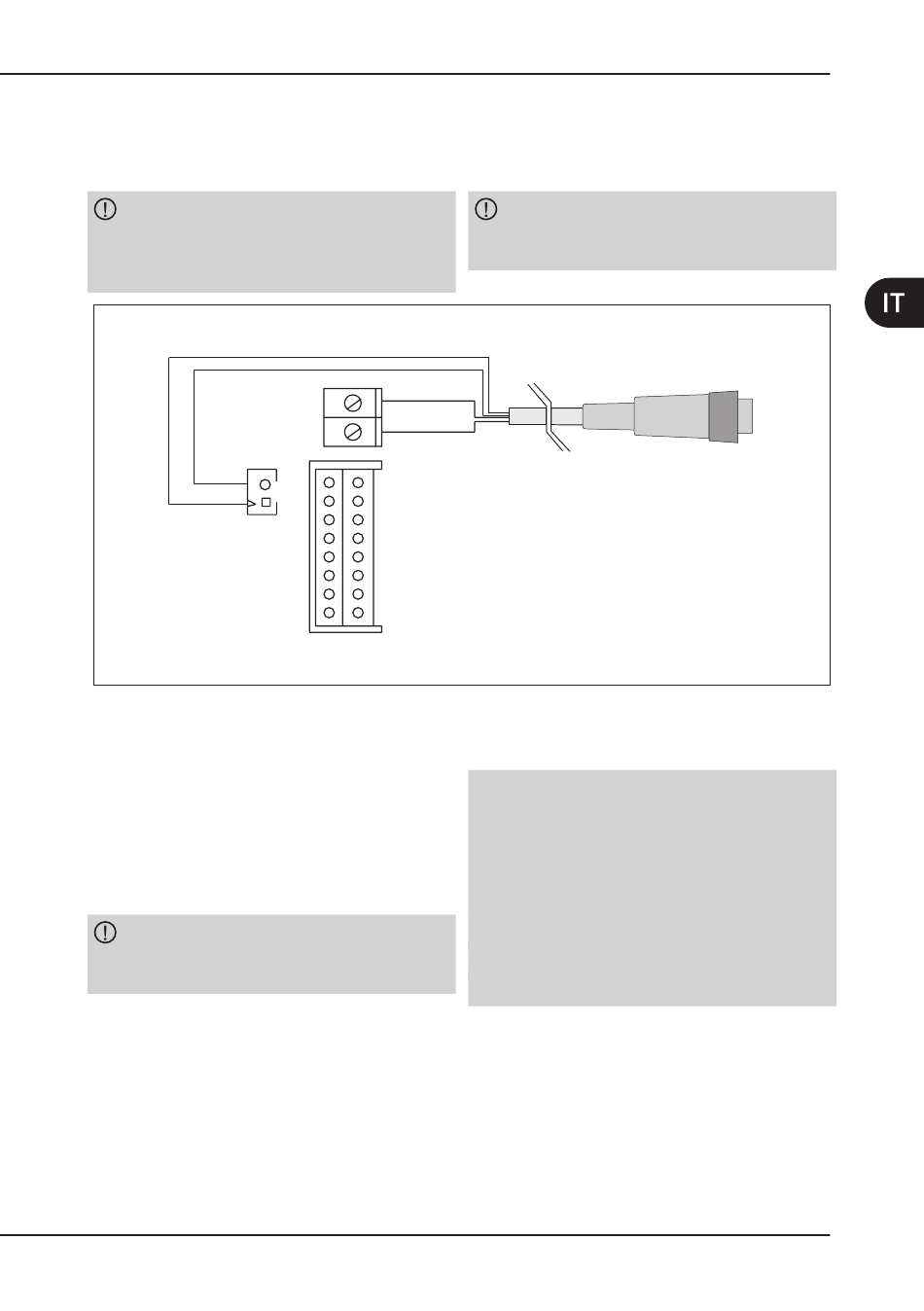

Figura 4 – Connessione cordone manipolo.
l'installazione
di
.
2
INSTALLAZIONE
ATTENZIONE: Non cablare il filo rosso e
nero del cordone manipolo ablatore insieme
ad altri cavi.
Cordone manipolo ablatore
NOTA*: In prossimità del collegamento sul
modulo, si consiglia di avvolgere 3 volte la
linea di alimentazione su una ferrite (vedi
capitoli successivi). La ferrite non è fornita
in dotazione. Di seguito, un breve elenco di
modelli utilizzabili:
• Philips CST17/9.5/13-3S4;
• Ferroxcube CST17/9.5/13-3S4;
• Wurth 74270091.
19
