COMPACT PIEZO LED
Pin
1 Riservato
2 RIS
3 TX
4 RX
5 Valvola
6 Controllo Potenza
7 Pedale -
8 +Vcc
Tabella 5 – Pin-out Connettore M1.
Pin-out Connettore M2
Pin
1 Vout manipolo
2 Neutro
Tabella 6 – Pin-out Connettore M2.
14
M2
1

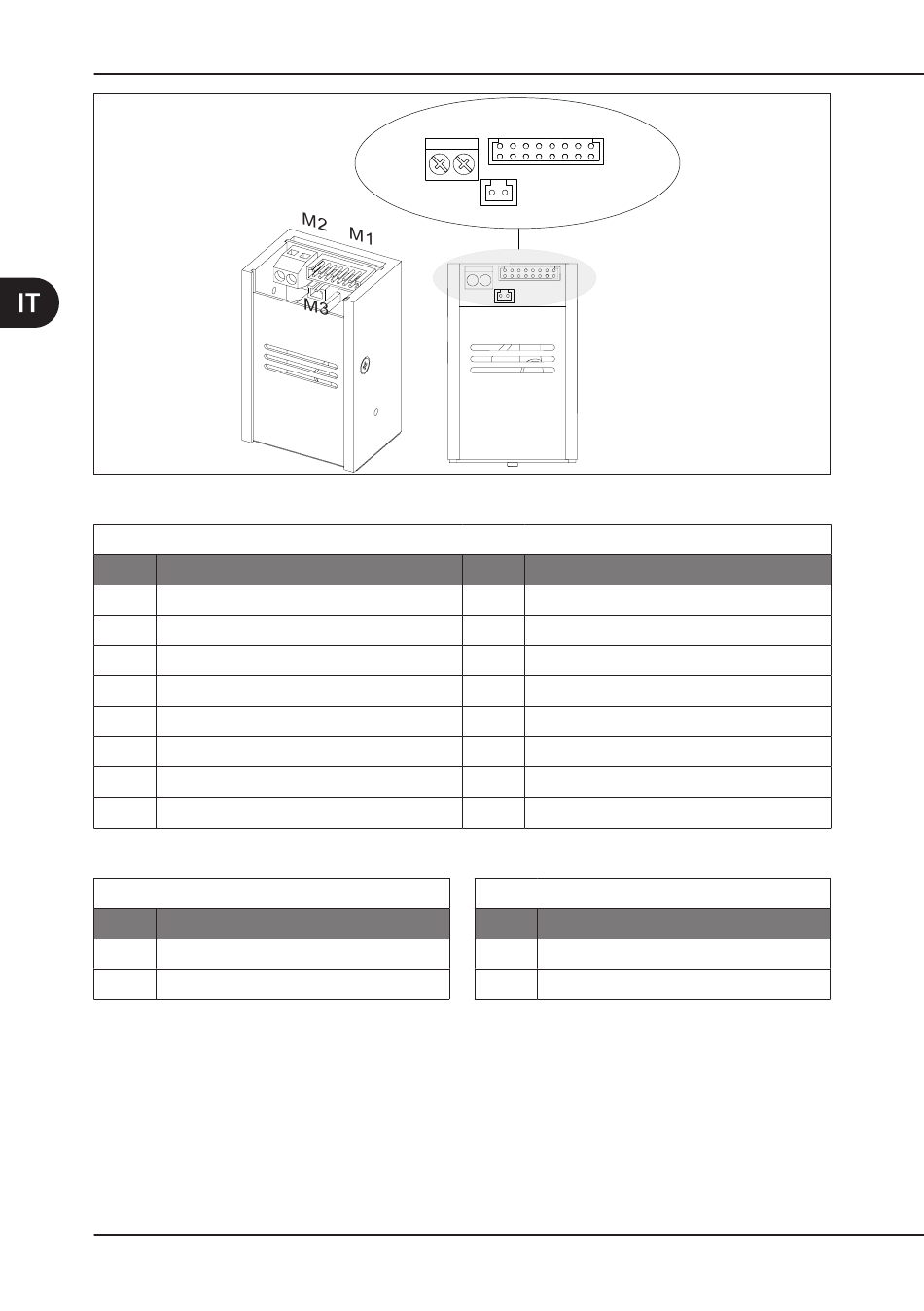

Figura 3 – Connettori del modulo.
Pin-out Connettore M1
Segnale
Segnale
M1
2 1 2 3 4 5 6 7 8
16 15 14 16 15 14 13 12 11 10 9
1 2
M3
Pin
9 Capacità di bypass
10 GND
11 Pedale +
12 Selezione Potenza
13 AC In
14 AC/DC In
15 GND
16 Riservato
Pin-out Connettore M3
Pin
1 LED A
2 LED K
Tabella 7 – Pin-out Connettore M3.
Segnale
Segnale
