4.3.8.1 Schema A
L'alimentazione (24 V~ 50/60 Hz ±10% o 32 V
La regolazione della potenza viene eseguita tramite un potenziometro lineare da 2,2KΩ (vedi
Figura 5 a pagina 20).
Potenziometro
2,2 KΩ lineare
Elettrovalvola
(optional)
24 V
2,5W massimo
4.3.8.2 Schema B
L'alimentazione (24 V~ 50/60 Hz ±10% o 32 V
e il consenso è fornito dal pedale. La regolazione della potenza viene eseguita tramite un
potenziometro lineare da 2,2KΩ (vedi Figura 6 a pagina 20).
Potenziometro
2,2 KΩ lineare
Elettrovalvola
(optional)
24 V
2,5W massimo
20
Porta Fusibile, fusibile e pedale
non sono compresi nella fornitura
Giallo
Pedale
Giallo
Verde
Verde
1 2
9 16
8 7 6 5 4 3 2 1

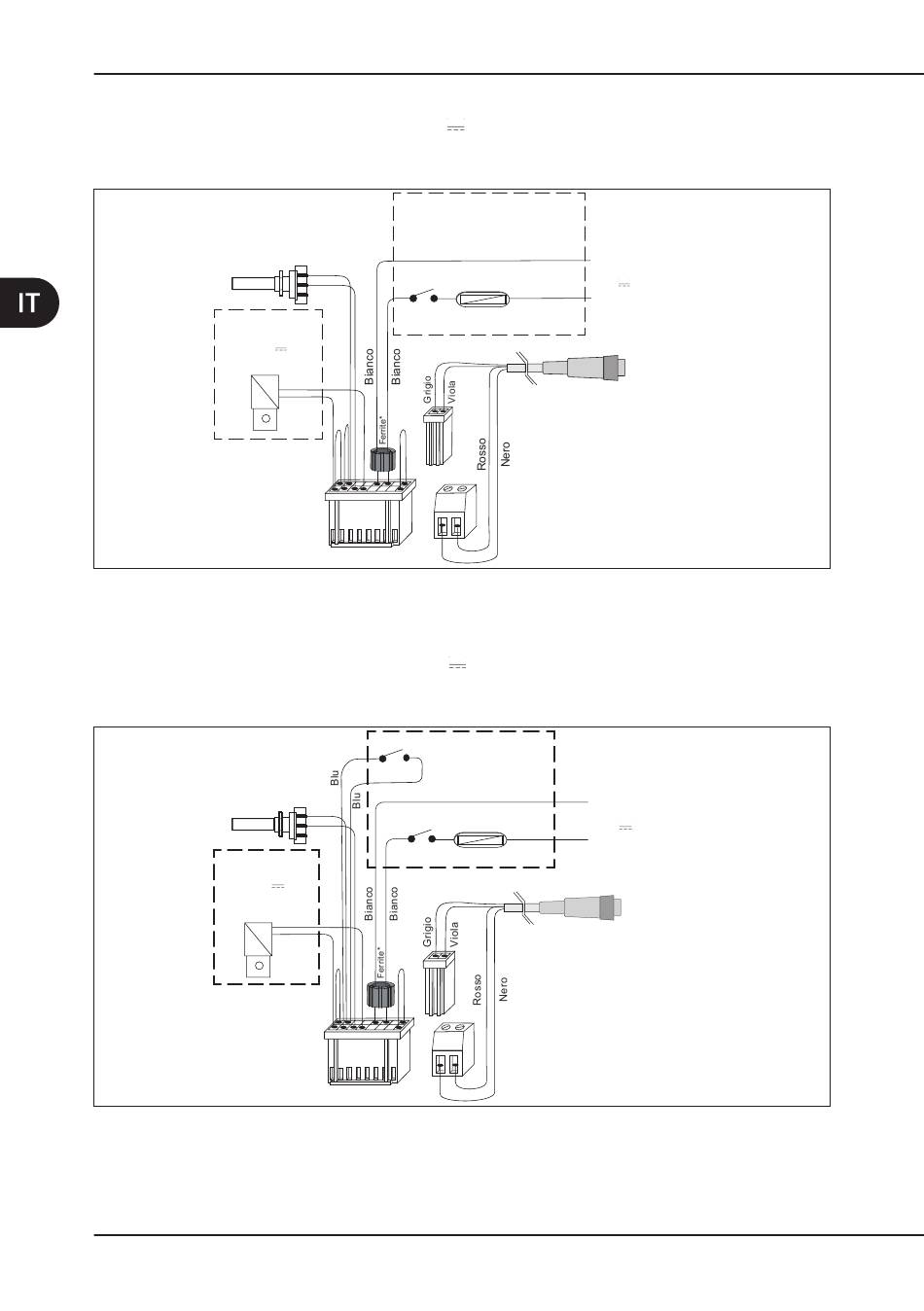

Figura 5 – Schema A
Porta fusibile, fusibile,
pedale e faretra non
sono compresi nella
Pedale
fornitura Mectron
Giallo
Faretra
Giallo
Verde
Verde
1 2
9 16
8 7 6 5 4 3 2 1
Figura 6 – Schema B
±10%) e il consenso sono forniti dal pedale.
Mectron
Alimentazione
24 V ~ 50/60 Hz o
Fusibile
32 V
Minimo 40VA
T 2 A
Cordone manipolo ablatore
±10%) è fornita tramite il contatto sulla faretra
Alimentazione
24 V ~ 50/60 Hz o
Fusibile
32 V
Minimo 40VA
T 2 A
Cordone manipolo ablatore
