4.4 Collegamento Idraulico
Il dispositivo COMPACT PIEZO LED necessita
di una linea di alimentazione dell'acqua per
il raffreddamento del manipolo e degli inserti
durante il ciclo di funzionamento.
Il dispositivo viene venduto con un cavo di
collegamento tra modulo elettronico e il
manipolo dotato di tubo in poliuretano da
1,3 mm di diametro interno (vedi Figura 13 a
pagina 24).
La linea idraulica del riunito deve soddisfare i
seguenti requisiti:
• Garantire una pressione di alimentazione
compresa tra: 1,00 ÷ 6,00 bar;
• Prevedere una elettrovalvola, 24 V 2,5W
massimi, per il controllo di apertura del
circuito di irrigazione;
• Avere a valle del regolatore di pressione
24

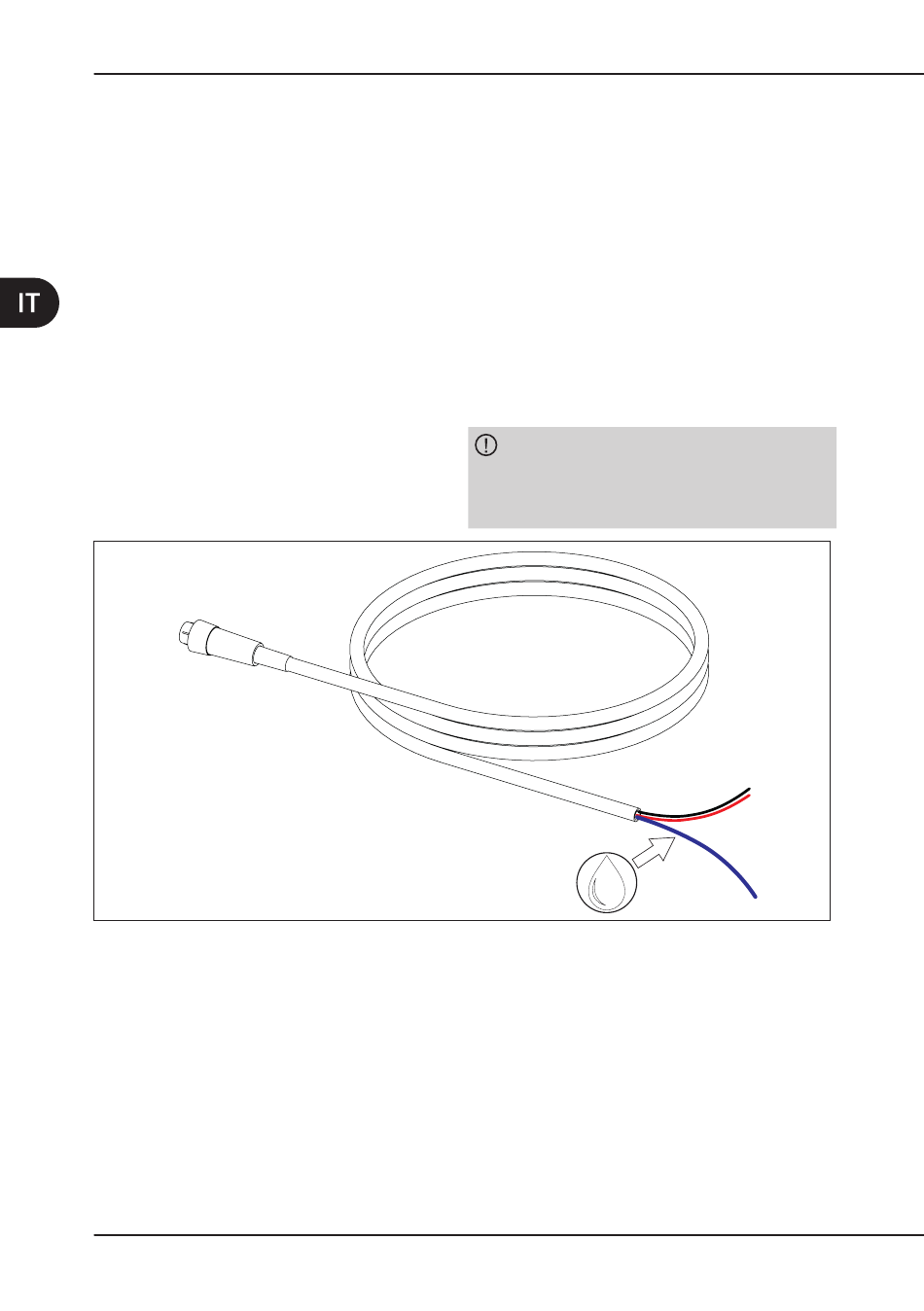

Figura 13 – Tubo dell'acqua nel cordone.
e dell'elettrovalvola un rubinetto
dedicato all'alimentazione del manipolo
di COMPACT PIEZO LED in grado di
regolare e garantire una portata d'acqua
di 20 ÷ 30 ml/min.
Per quanto riguarda
regolazione della pressione e della portata si
rimanda alle istruzioni di montaggio e uso del
riunito dentale.
Collegare il circuito dell'acqua in modo stabile
e conforme alla norma ISO 60601 cercando di
isolare il più possibile il circuito idrico da parti
elettriche sotto tensione.
ATTENZIONE: Il tubo acqua del cordone
manipolo ablatore deve essere connesso
direttamente al circuito acqua fredda del
riunito.
H₂O
la procedura di
Ø 2,5x1,3mm
