4.2
Installation Mécanique
La Figure 2 à la page 13 indique les dimensions du module.
Le module peut être fixé à l'unité de soin dentaire au moyen de deux trous filetés M3 (Réf. A et
B) ou, à la place, au moyen de deux trous de 2 mm de diamètre (Réf. C et D).
DANGER : La vis M3 utilisée pour fixer
le module ne doit pas pénétrer à l'intérieur
sur plus de 4 mm car cela endommagerait le
circuit.
4.3
Branchements Électriques
COMPACT PIEZO LED prévoit différentes
configurations de connexion électrique pour
satisfaire les caractéristiques de l'unité de soin
dentaire où il est logé.
Les unités de soin dentaire auxquelles le
dispositif COMPACT PIEZO LED peut être
connecté doivent pouvoir fournir l'une des ali-
mentations suivantes :
• 24 V~ 50/60 Hz ou
• 32 V
avec une puissance minimale de 40VA.
Un fusible de protection de 2A, 250V doit par
ailleurs être prévu.
A
C
D
B

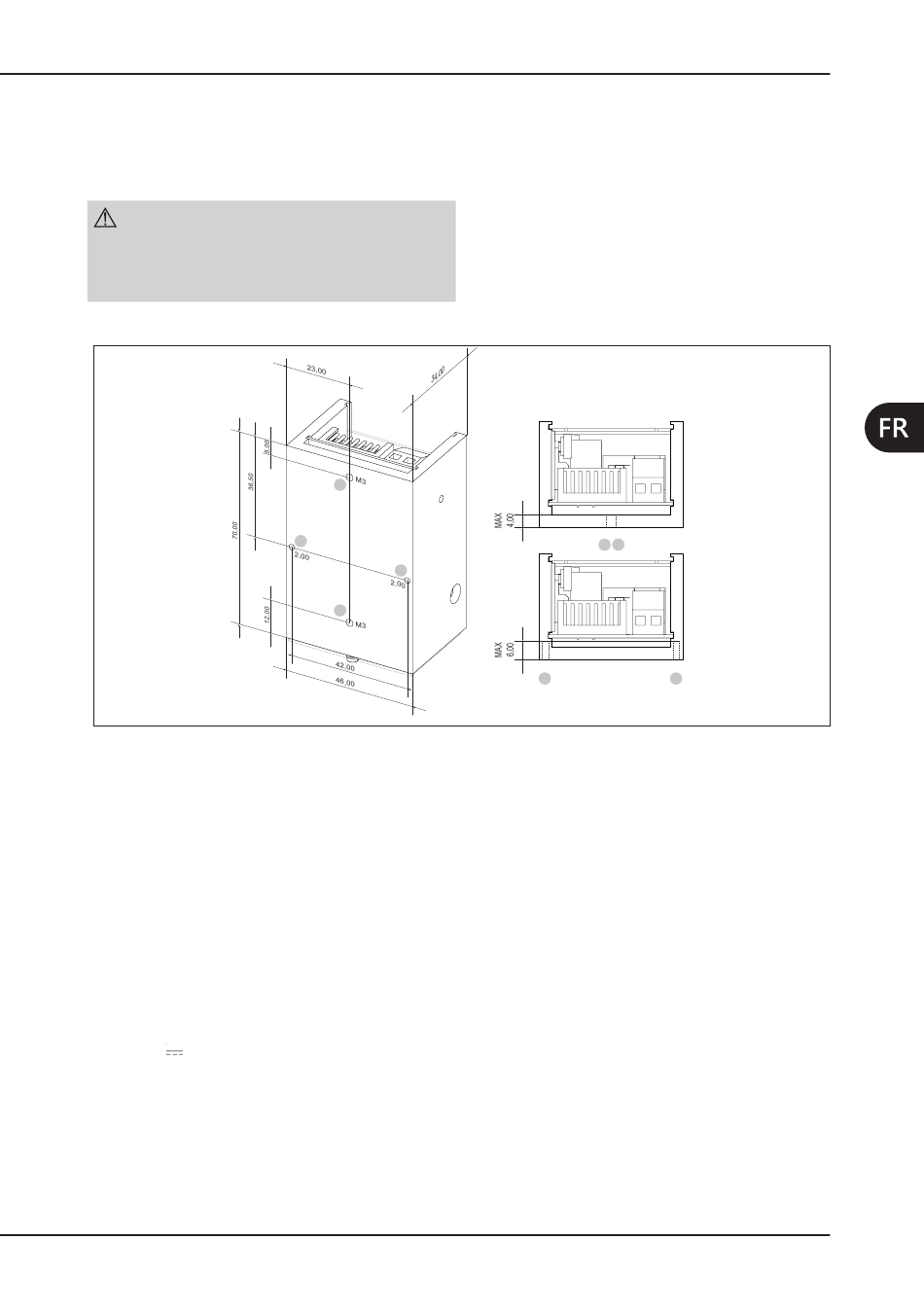

Figure 2 – Dimensions du module.
Les trous de 2 mm de diamètre ont une pro-
fondeur maximale de 6mm.
Le module est également doté de trous sur
les côtés, mais ils NE doivent PAS être utilisés
pour les fixer. Les trous sur les côtés sont utili-
sés pour fixer des composants internes.
M3
A
B
2,00
C
Pour les connexions électriques, le dispositif
COMPACT PIEZO LED est doté de 2 connec-
teurs (voir Figure 3 à la page 14) :
• M1 : connecteur 2x8 contacts pour les
contrôles du module ;
• M2 : connecteur 2 contacts pour la
connexion du câble de la pièce à main
(pilotage pastilles piézoélectriques) ;
• M3 : connecteur 2 contacts pour la
connexion du câble de la pièce à main
(pilotage LED).
MONTAGE
2,00
D
13
