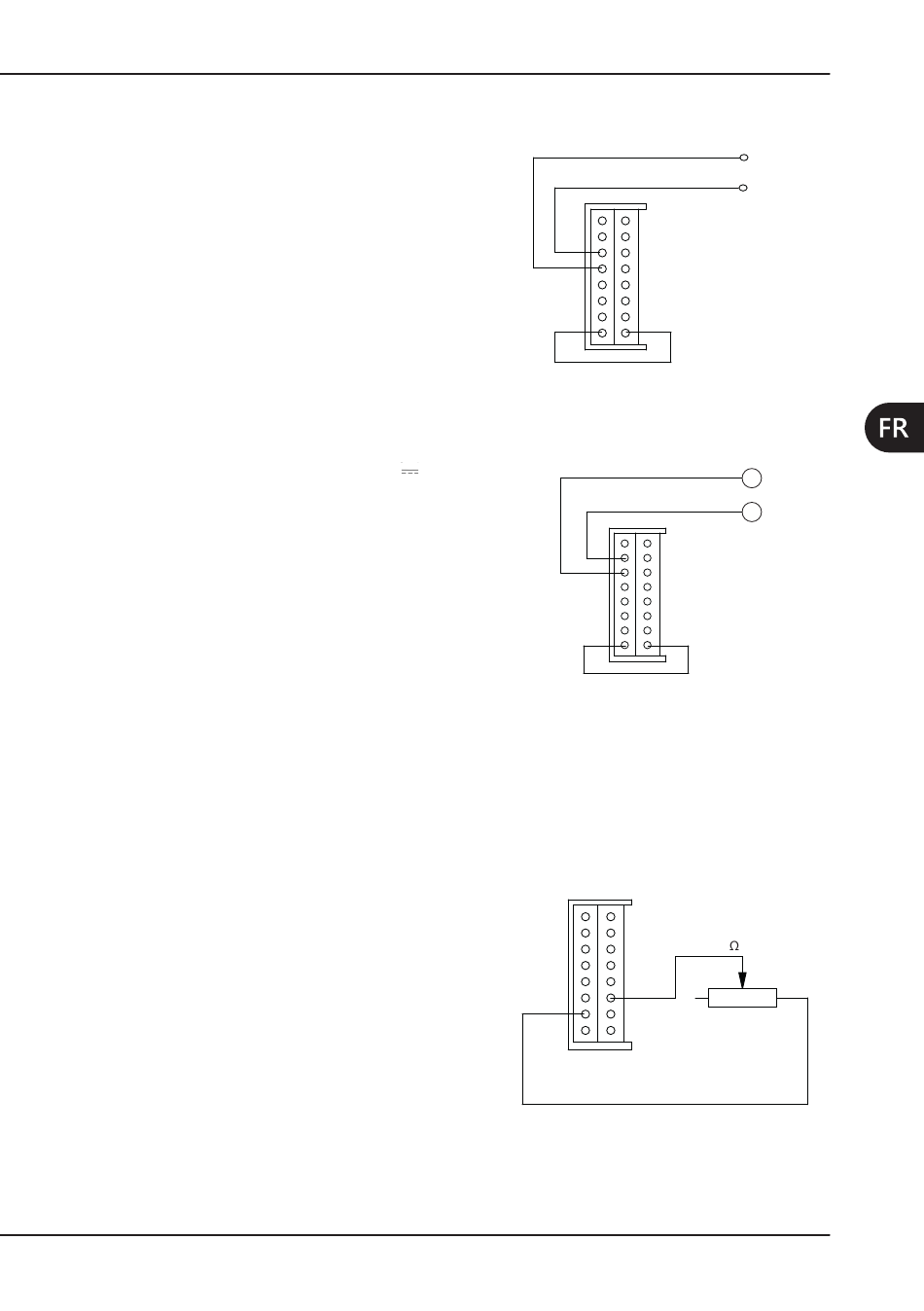

4.3.1 Alimentation 24V Alternative
Pour alimenter le module à 24V~ 50/60
Hz connecter les pins 13 et 14 (voir Fi-
gure 3 à la page 14 et Tableau 5 à la
page 14).
Connecter les pins 8 et 9 pour insérer la
capacité de bypass présente sur la carte
pour filtrer les parasites sur l'alimenta-
tion.
Respecter les valeurs figurant sur la
plaque concernant les tensions et les
courants.
4.3.2 Alimentation 32V Continue
Pour alimenter le module à 32V
connecter le positif de l'alimentation sur
le pin 14 et le négatif sur le pin 15.
Connecter les pins 8 et 9 pour insérer la
capacité de bypass présente sur la carte
pour filtrer les parasites sur l'alimenta-
tion.
Respecter les valeurs figurant sur la
plaque concernant les tensions et les
courants.
4.3.3 Réglage de la Puissance
Le module piézoélectrique
COMPACT PIEZO LED permet de régler la
puissance de la pièce à main à travers des
commandes présentes sur l'unité de soin, avec
4.3.3.1 Réglage de la Puissance avec Potentiomètre de 2,2 kOhm
Connecter le potentiomètre de 2,2 kOhm
entre les pins 6 et 10. La puissance maxi-
male correspond à une résistance 0, la
minimale à une résistance 2,2 kOhm.
16
15
14
13
12
11
10
9
16
15
14
13
12
11
10
9
de différentes méthodes indiquées ci-dessous, et
qui permettent de couvrir les exigences de la
plupart des unités de soin dentaire du marché.
16
15
14
13
12
11
10
9
MONTAGE
~
Vin
1
2
3
4
5
6
7
8
+
-
1
2
3
4
5
6
7
8
1
Potentiomètre
2
2,2 K linéaire
3
4
5
6
7
8
