COMPACT PIEZO LED
4.4
Hydraulikanschluss
Der COMPACT PIEZO LED benötigt eine Was-
serleitung zur Kühlung des Handstücks und
der Einsätze während des Betriebszyklus.
Das Gerät wird mit einem Kabel zur Verbin-
dung zwischen dem Elektronikmodul und
dem Handstück verkauft, das mit einem Poly-
urethanschlauch von 1,3 mm Innendurchmes-
ser ausgestattet ist (siehe Abbildung 13 auf
Seite 24).
Die Hydraulikleitung der Dental-Behand-
lungseinheit muss folgende Anforderungen
erfüllen:
• Den Versorgungsdruck garantieren, im
Bereich von: 1,00 ÷ 6,00 bar;
• Ein Magnetventil, maximal 24 V 2,5
W, zur Steuerung der Öffnung des
Bewässerungskreislaufs vorsehen;
24

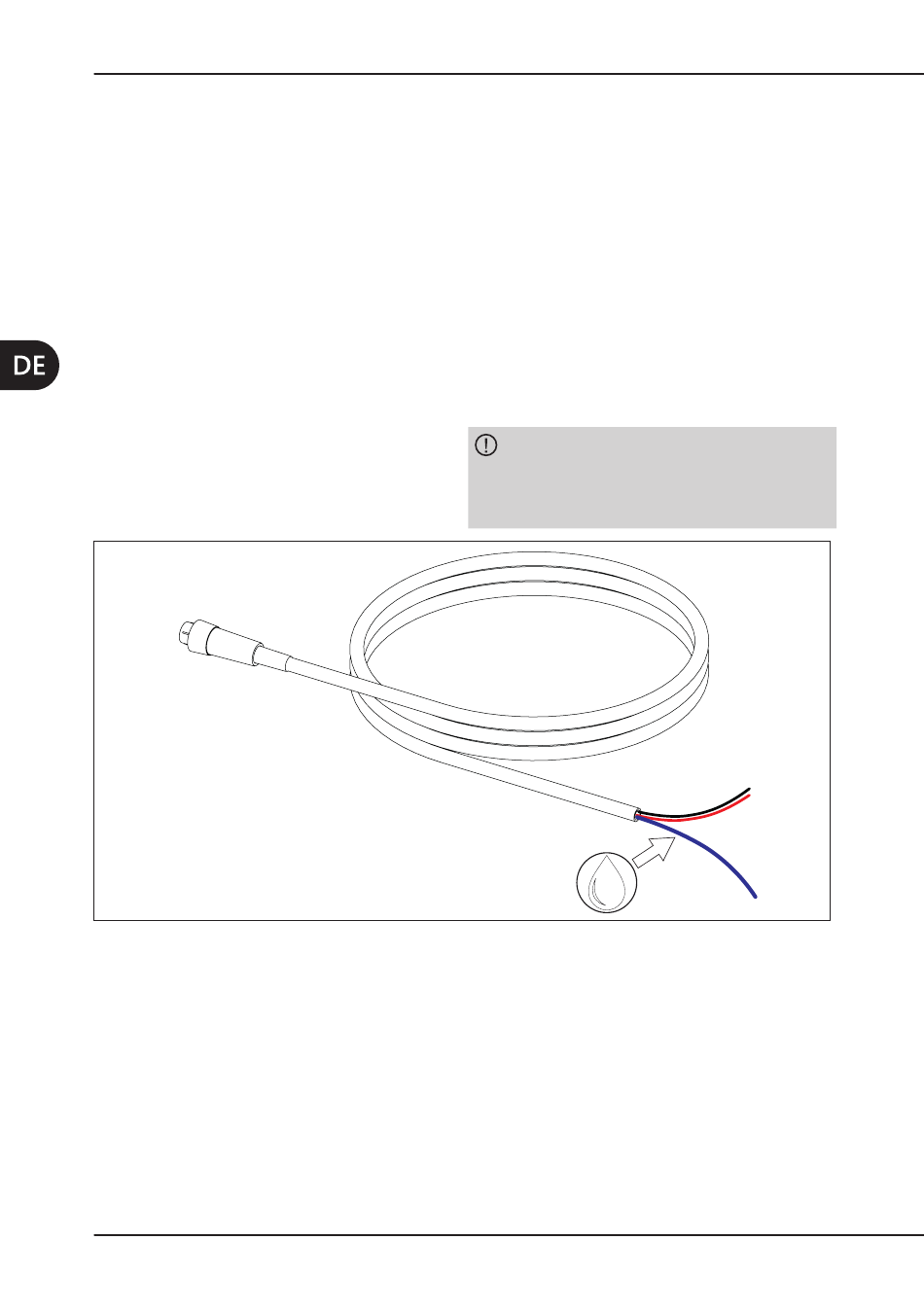

Abbildung 13 – Wasserschlauch des Kabels.
• Nach dem Druckregler und dem
Magnetventil für die Versorgung des
Handstücks COMPACT PIEZO LED muss
ein Wasserhahn vorhanden sein, der
einen Wasserdurchfluss von 20 ÷ 30 ml/
min regeln und gewährleisten kann.
Für die Einstellung von Druck und Durchfluss-
menge siehe die Montage- und Bedienungs-
anleitung der Dental-Behandlungseinheit.
Schließen Sie den Wasserkreis stabil und ent-
sprechend der Norm ISO 60601 an und versu-
chen Sie, ihn so weit wie möglich von strom-
führenden Teilen zu isolieren.
ACHTUNG: Der Wasserschlauch des
Scaler-Handstücks muss direkt an den
Kaltwasserkreis der Behandlungseinheit
angeschlossen werden.
H₂O
Ø 2,5x1,3mm
