4.3.8.3 Schema C
L'alimentazione (32 V
fornito dal pedale. La regolazione della potenza viene eseguita tramite un potenziometro lineare
da 2,2KΩ (vedi Figura 7 a pagina 21). Questo tipo di collegamento permette cicli di ON /OFF
molto rapidi e non impegna il circuito di alimentazione esterno con carichi elevati.
Potenziometro
2,2 KΩ lineare
Giallo
Giallo
Elettrovalvola
(optional)
24 V
2,5W massimo
Verde
4.3.8.4 Schema D
L'alimentazione (32 V
fornito dal pedale. La regolazione della potenza viene eseguita tramite un potenziometro lineare
da 2,2KΩ (vedi Figura 8 a pagina 21). Questo tipo di collegamento permette cicli di ON /OFF
molto rapidi e non impegna il circuito di alimentazione esterno con carichi elevati.
Potenziometro
2,2 KΩ lineare
Elettrovalvola
(optional)
24 V
2,5W massimo
±10%) è fornita tramite il contatto sulla faretra e il consenso positivo è
Pedale Faretra
Porta fusibile, fusibile, pedale e
faretra non sono compresi nella
fornitura Mectron
1 2
9 16
8 7 6 5 4 3 2 1

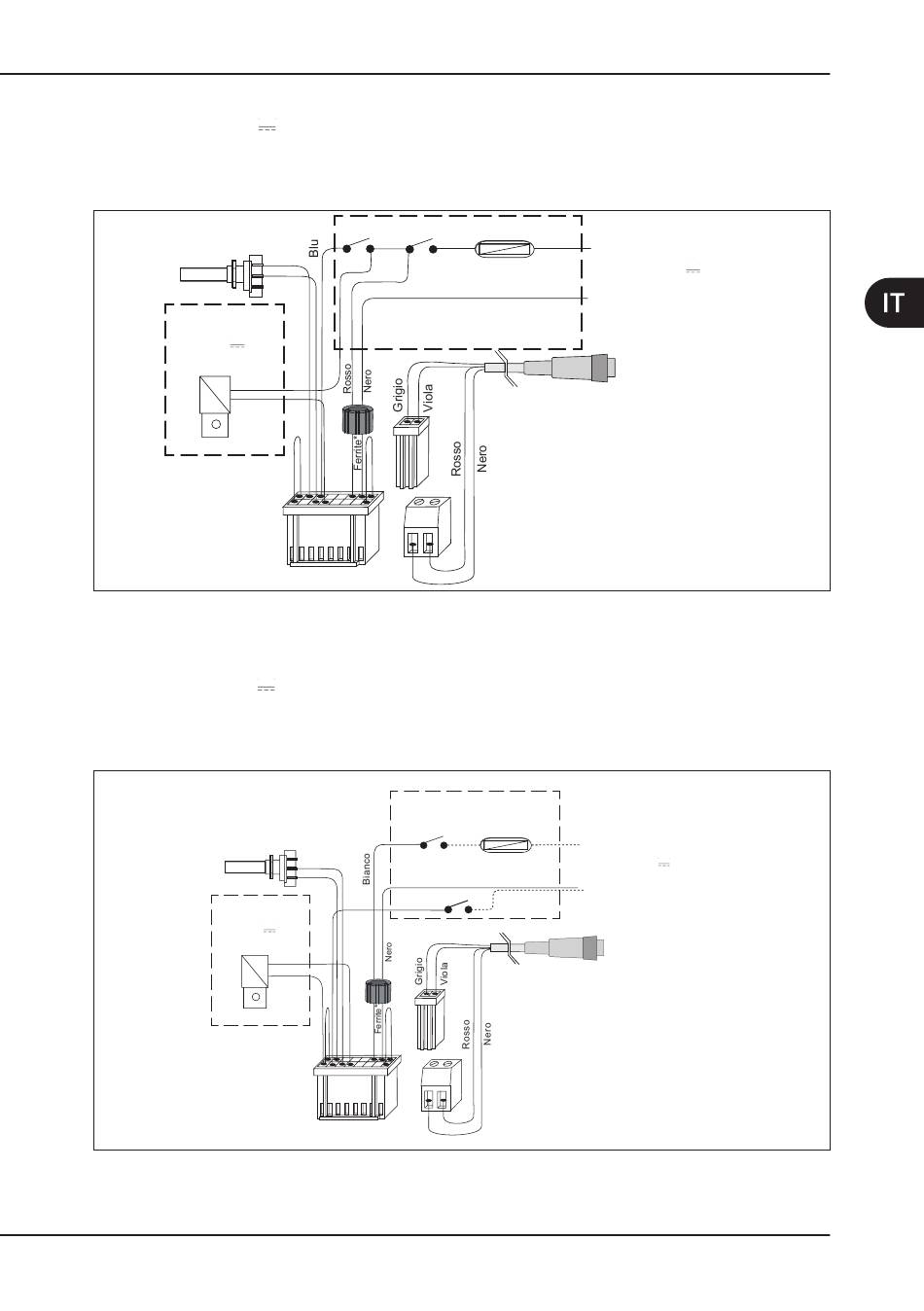

Figura 7 – Schema C
±10%) è fornita tramite il contatto sulla faretra e il consenso negativo è
Porta fusibile, fusibile, pedale e
faretra non sono compresi nella
fornitura Mectron
Faretra
Giallo
Giallo
Pedale
Marrone
Verde
Verde
1 2
9 16
8 7 6 5 4 3 2 1
Figura 8 – Schema D
INSTALLAZIONE
Fusibile
Positivo
Alimentazione
T 2 A
32 V
Minimo 40VA
Negativo
Cordone manipolo ablatore
Positivo
Alimentazione
Fusibile
32 V
T 2 A
Minimo 40VA
Negativo
Cordone manipolo ablatore
