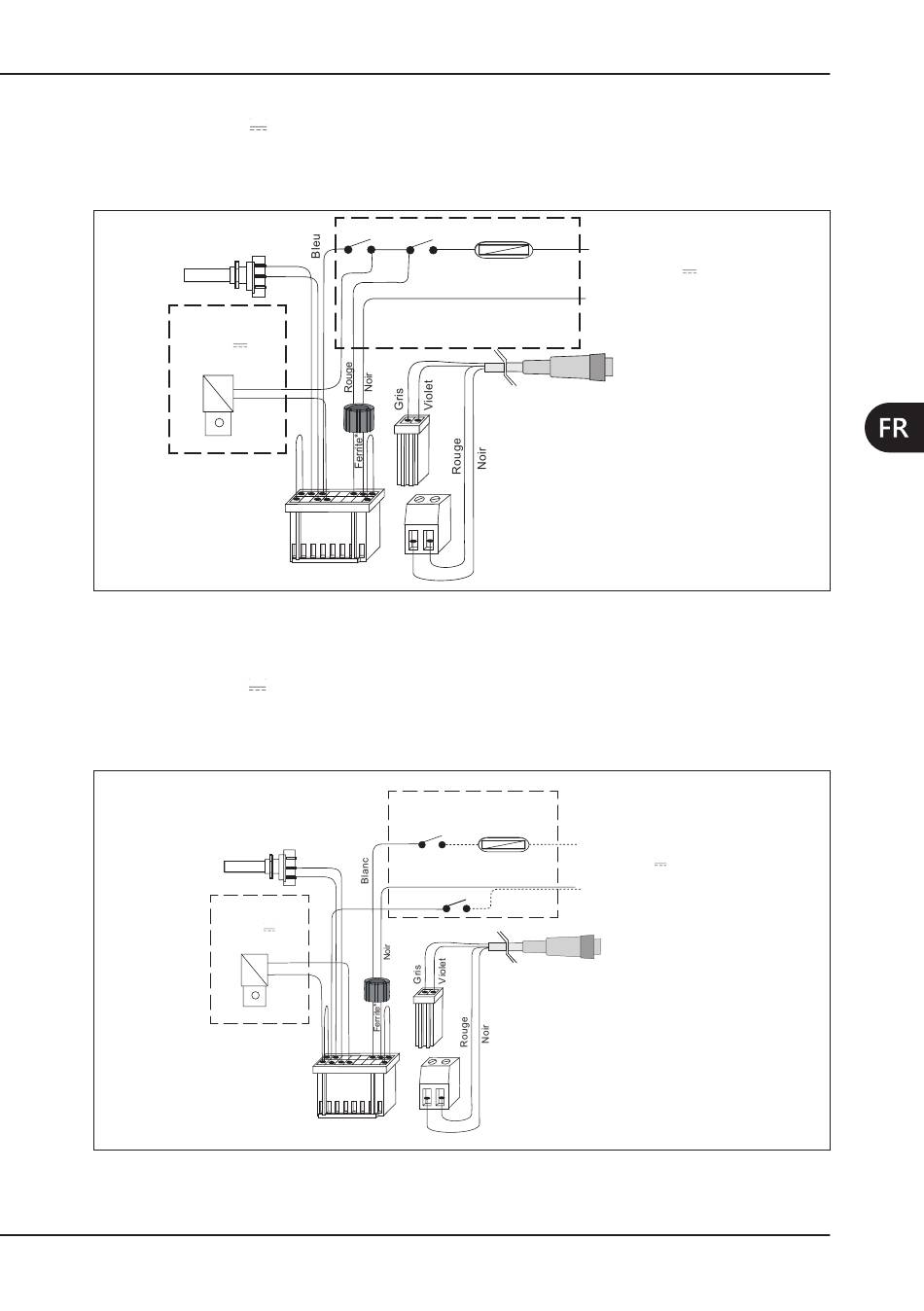

4.3.8.3 Schéma C
L'alimentation (32 V
est fournie par la pédale. Le réglage de la puissance s'effectue à travers un potentiomètre
linéaire de 2,2KΩ (voir Figure 7 à la page 21). Ce type de branchement permet des cycles de
ON /OFF très rapides et n'occupe pas le circuit d'alimentation externe avec des charges élevées.
Potentiomètre
2,2 KΩ linéaire
Jaune
Électrovanne
(en option)
24 V
2,5W maximum
Vert
4.3.8.4 Schéma D
L'alimentation (32 V
est fournie par la pédale. Le réglage de la puissance s'effectue à travers un potentiomètre
linéaire de 2,2KΩ (voir Figure 8 à la page 21). Ce type de branchement permet des cycles de
ON /OFF très rapides et n'occupe pas le circuit d'alimentation externe avec des charges élevées.
Potentiomètre
2,2 KΩ linéaire
Électrovanne
(en option)
24 V
2,5W maximum
±10%) est fournie à travers le contact sur l'unit et l'autorisation positive
Pédale Unit
Jaune
Le porte-fusible, le fusible, la
pédale et l'unit ne sont pas compris
dans la fourniture Mectron
1 2
9 16
8 7 6 5 4 3 2 1
Figure 7 – Schéma C
±10%) est fournie à travers le contact sur l'unit et l'autorisation négative
Le porte-fusible, le fusible, la
pédale et l'unit ne sont pas compris
dans la fourniture Mectron
Unit
Jaune
Jaune
Pédale
Marron
Vert
Vert
1 2
9 16
8 7 6 5 4 3 2 1
Figure 8 – Schéma D
Fusible
Positif
Alimentation
T 2 A
32 V
Minimum 40VA
Négatif
Cordon pièce à main détartreur
Positif
Alimentation
Fusible
32 V
T 2 A
Minimum 40VA
Négatif
Cordon pièce à main détartreur
MONTAGE
