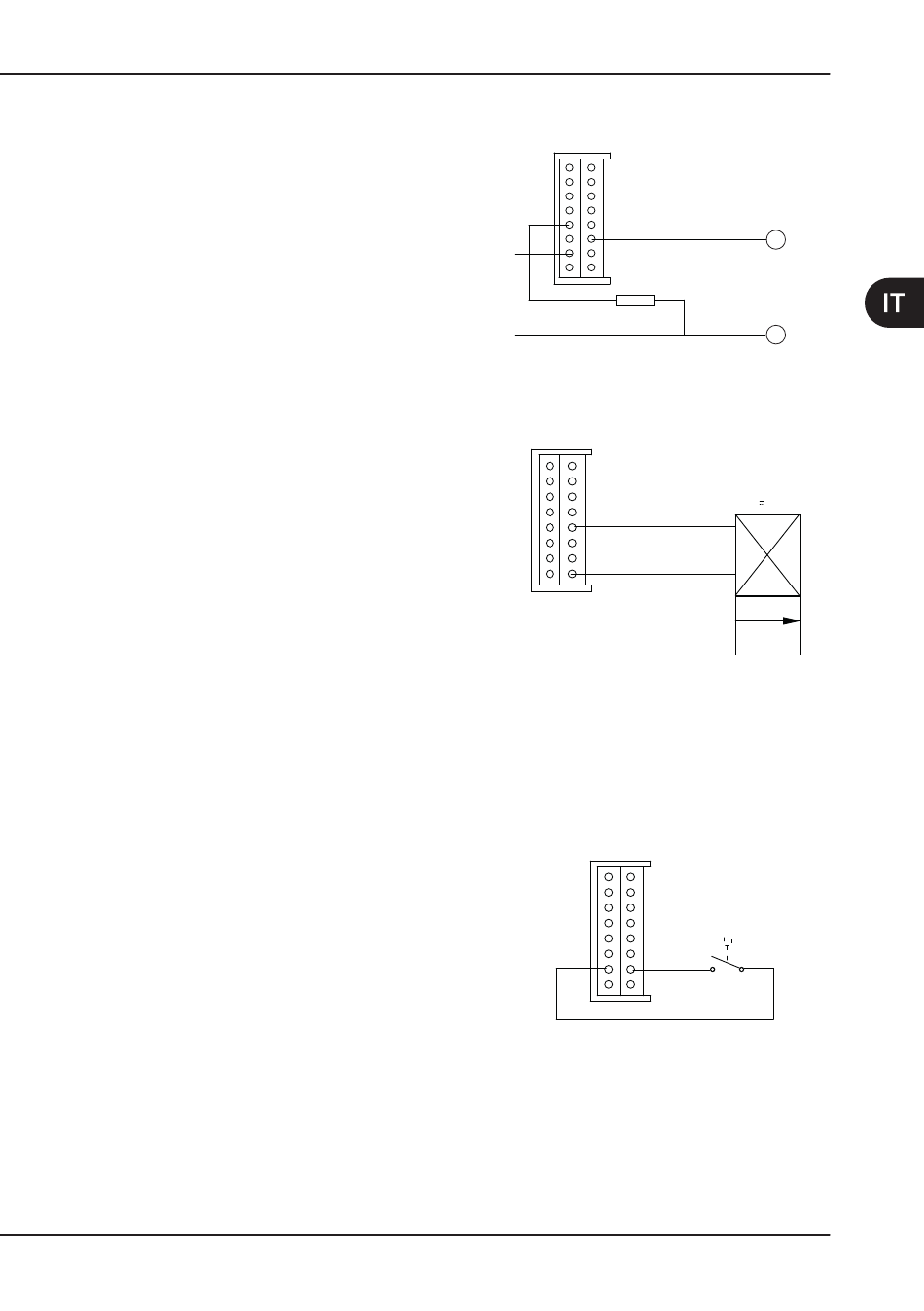

4.3.3.5 Regolazione della Potenza 0-10 V
La modulazione della potenza può essere
eseguita con una tensione variabile
compresa tra 0 e 10 Volt applicata tra i
pin 6 e 10 (massa).
Collegare una resistenza da 10 kOhm,
1/8W, 1%, tra i pin 12 e 10.
4.3.4 Controllo Elettrovalvola
Il modulo COMPACT
forniscono in uscita una abilitazione per
un'elettrovalvola sul circuito di irrigazione
del manipolo. L'uscita eroga 24V con una
potenza massima di 2,5W.
4.3.5

Abilitazione

Questi collegamenti consentono l'attivazione del ciclo di funzionamento. Anche per questi
collegamenti sono previste diverse configurazioni in accordo con i diversi tipi di riunito dentale.
4.3.5.1 Abilitazione del Pedale con Segnale Negativo
Il pedale deve essere collegato ai pin 10
e 7.
PIEZO LED
INSTALLAZIONE
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
Resistenza da 10 kOhm
1/8W, 1%
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
+
0-10V 1mA
-
Elettrovalvola
(optional)
24V 2,5W
Pedale
