4.3.8.7 Schema G
Matningen (24 V~ 50/60 Hz ±10% o 32 V
Justeringen av effekten sker genom e variabel spänning mellan 0 och 5 V (se Figur 11 på sidan
23).
Effektjustering
variabel spänning
0-5 V 1mA
4.3.8.8 Schema H
Matningen (32 V ±10%) tillhandahålls av kontakten på stiftet och det negativa samtycket ges
av pedalen. Justeringen av effekten sker genom e variabel spänning mellan 0 och 10 V (se Figur
12 på sidan 23).
Effektjustering
variabel spänning
0-10V 1mA
Motstånd
10 K 1/8 W 1%
±10%) och samtycke tillhandahålls av pedalen.
Säkringshållare, säkring och
pedal omfattas inte i
Mectron leveransen
Pedal
+ +
- -
Motstånd
82 K 1/8 W 1%
1 2
9 16
8 7 6 5 4 3 2 1

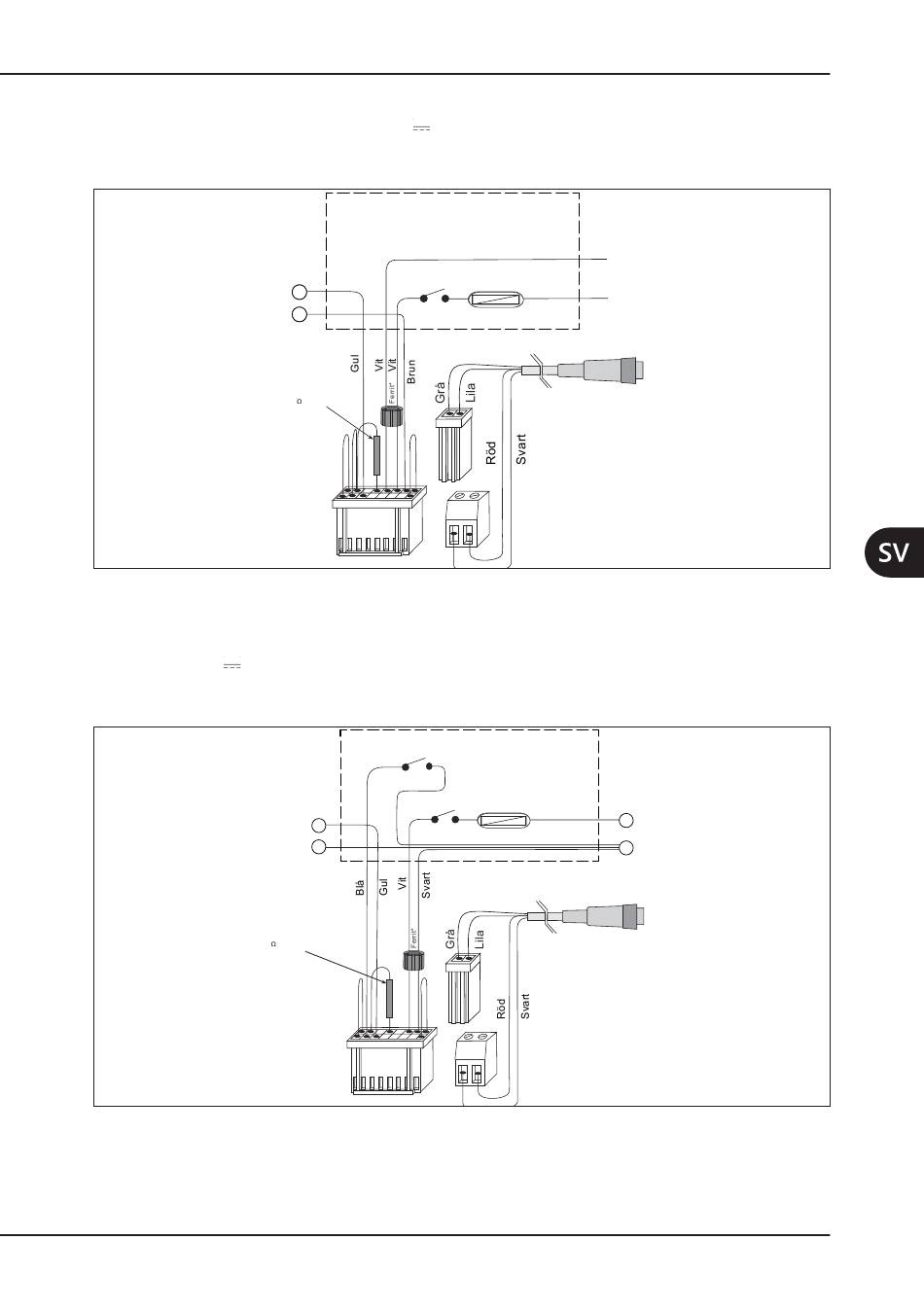

Figur 11 – Schema G
Pedal
+
Hölje
-
1 2
9 16
8 7 6 5 4 3 2 1
Figur 12 – Schema H
INSTALLATION
Matning
24 Vac ± 10% 50/60 Hz
Säkring
eller 32 Vdc ± 10%
Minimum 40W
T 2 A
Sladd scaler handstycke
Säkringshållare,
säkring, pedal och
hölje ingår inte i
Mectrons leverans
Säkring
+
Matning
32 Vdc ± 10%
T 2 A
-
Minimum 40W
Sladd scaler handstycke
