COMPACT PIEZO LED

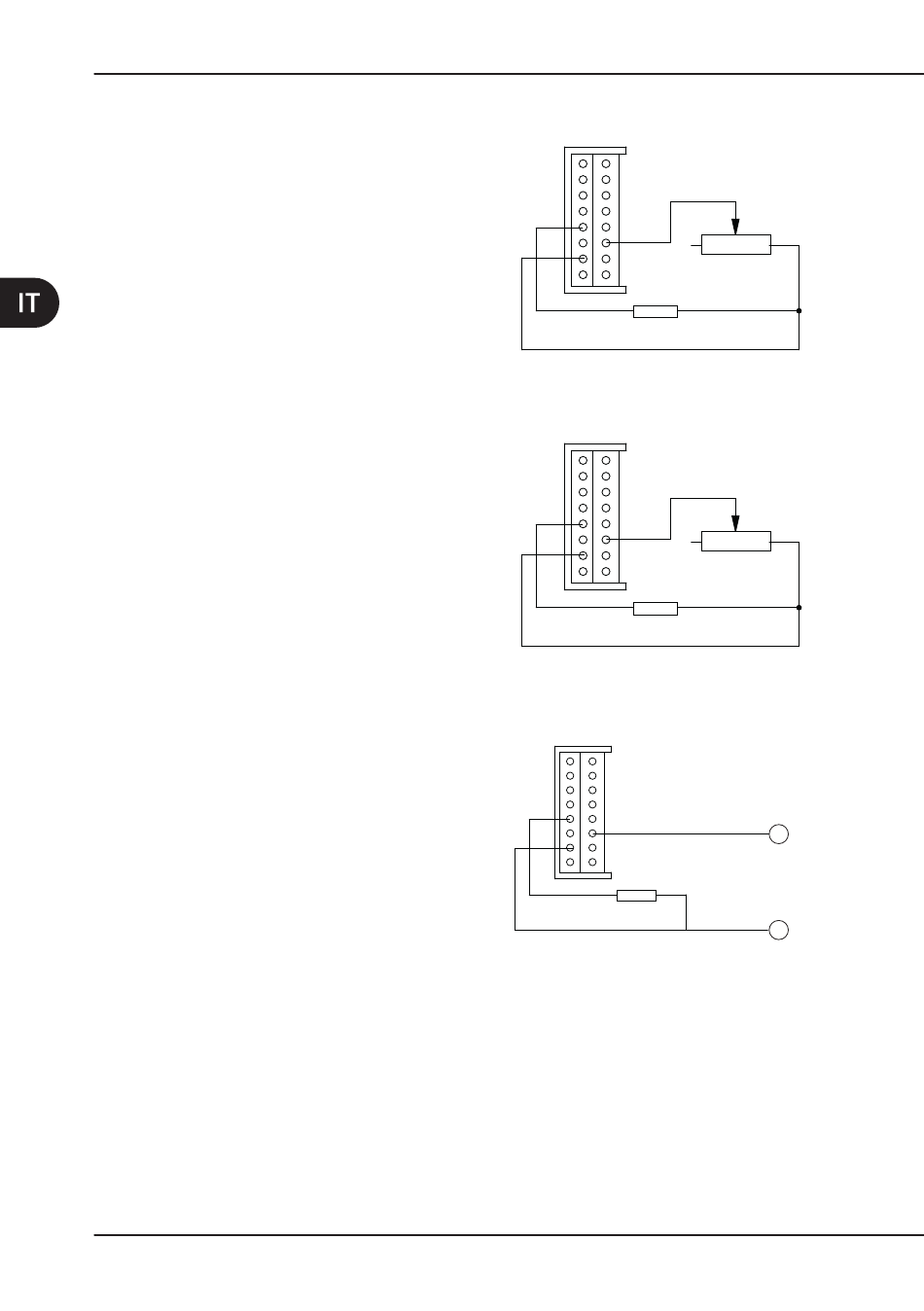

4.3.3.2 Regolazione della Potenza con Potenziometro da 10 kOhm
Collegare il potenziometro da 10 kOhm
tra i pin 6 e 10 e una resistenza da 20
kOhm, 1/8W, 1%, tra i pin 12 e 10.
La massima potenza corrisponde a
resistenza 0.
4.3.3.3 Regolazione della Potenza con Potenziometro da 4,7 kOhm
Collegare il potenziometro da 4,7 kOhm
tra i pin 6 e 10 e una resistenza da 39
kOhm, 1/8W, 1%, tra i pin 12 e 10.
La massima potenza corrisponde a
resistenza 0.
4.3.3.4 Regolazione della Potenza 0-5 V
La modulazione della potenza può essere
eseguita con una tensione variabile
compresa tra 0 e 5 Volt applicata tra i pin
6 e 10 (massa).
Collegare una resistenza da 82 kOhm,
1/8W, 1%, tra i pin 12 e 10.
16
16
1
Potenziometro Lineare
15
2
da 10 kOhm
14 3
13 4
12 5
11 6
7
10
8
9
Resistenza da 20 kOhm
1/8W, 1%
16
1
Potenziometro Lineare
15
2
da 4,7 kOhm
14 3
13 4
12 5
11 6
7
10
8
9
Resistenza da 39 kOhm
1/8W, 1%
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
Resistenza da 82 kOhm
1/8W, 1%
+
0-5V 1mA
-
