COMPACT PIEZO LED

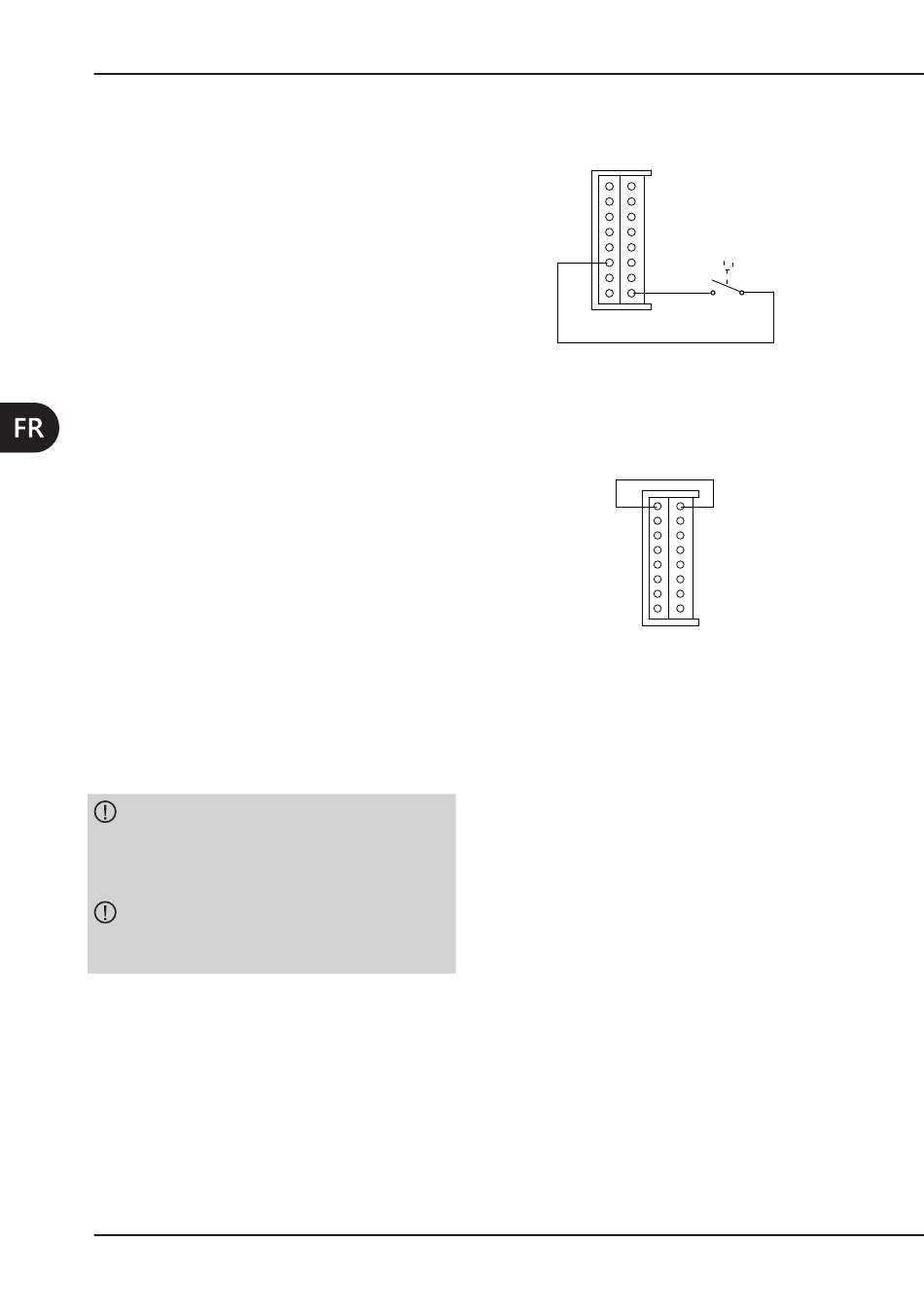

4.3.5.2 Activation de la Pédale avec Signal Positif
La pédale doit être connectée aux pins 8
et 11.
4.3.6 Autres Branchements
Les pins 1 et 16 doivent toujours être
connectés l'un à l'autre.
4.3.7 Branchement du Cordon de la Pièce à main Détartreur
Brancher les fils de pilotage piézoélectrique du cordon sur la borne M2 en respectant la polarité
indiquée. Brancher les fils LED (violet et gris du cordon de la pièce à main) au connecteur M3 en
respectant la polarité indiquée.
ATTENTION : N'inverser en aucun cas la
position sur le connecteur (Figure 4 à la page
19) du fil rouge et du fil noir du cordon de
la pièce à main détartreur.
ATTENTION : Ne pas câbler le fil rouge et
noir du cordon de la pièce à main détartreur
avec d'autres câbles.
18
16
1
15
2
14 3
13 4
12 5
Pédale
11 6
7
10
8
9
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
