COMPACT PIEZO LED

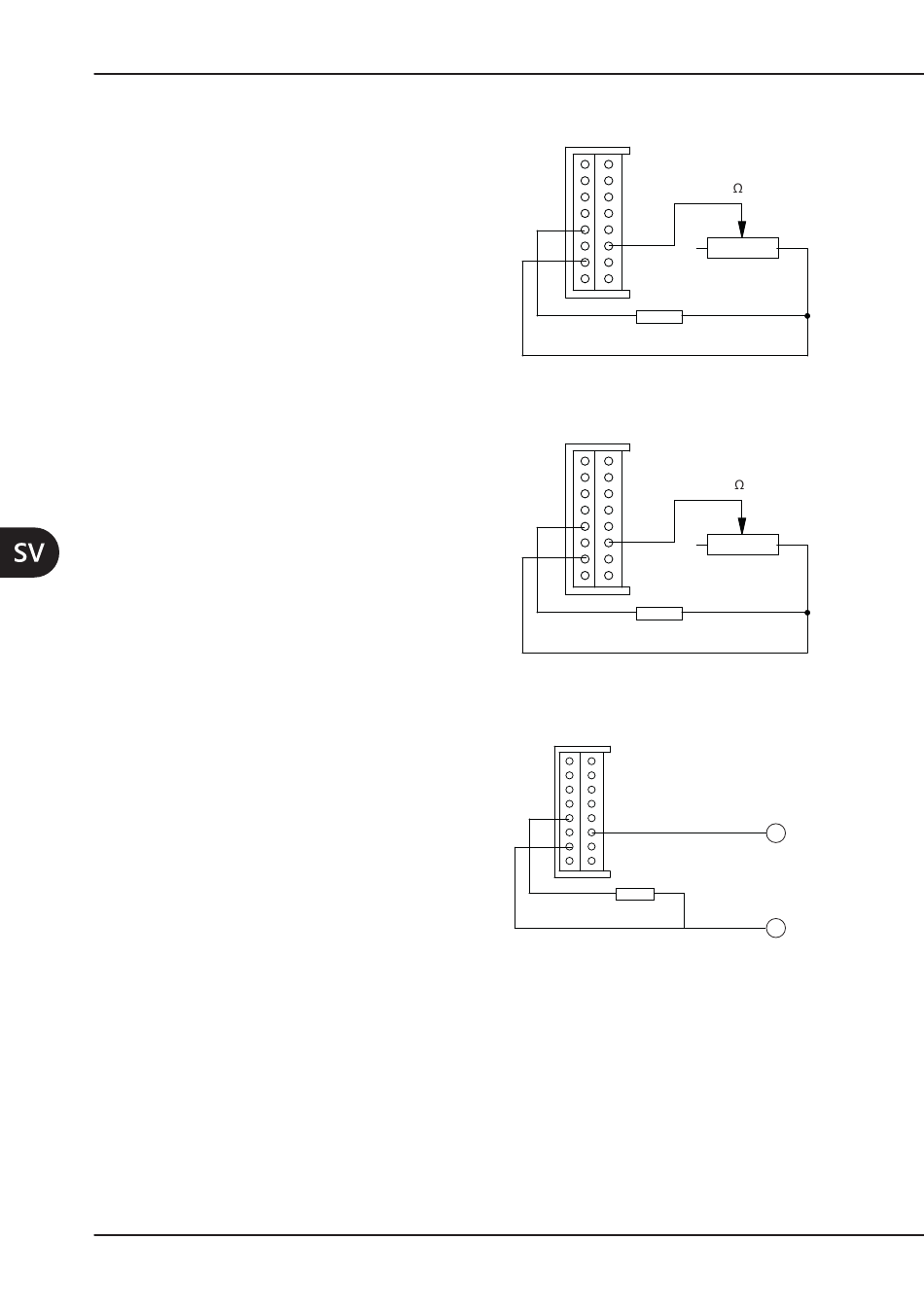

4.3.3.2 Justering av Effekt med Potentiometer på 10 kOhm
Anslut potentiometern på 10 kOhm mel-
lan stiften 6 och 10 och ett motstånd på
20 kOhm, 1/8W, 1%, mellan stiften 12
och 10.
Den maximala effekten motsvarar ett
motstånd 0.
4.3.3.3 Justering av Effekt med Potentiometer på 4,7 kOhm
Anslut potentiometern på 4,7 kOhm mel-
lan stiften 6 och 10 och ett motstånd på
39 kOhm, 1/8W, 1%, mellan stiften 12
och 10.
Den maximala effekten motsvarar ett
motstånd 0.
4.3.3.4 Justering av Effekten 0-5 V
Moduleringen av effekten kan utföras
med en variabel spänning mellan 0 och
5 Volt tillämpad mellan stiften 6 och 10
(jord).
Anslut ett motstånd på 82 kOhm, 1/8W,
1%, mellan stiften 12 och 10.
16
16
1
Potentiometer
15
2
10 K linjär
14 3
13 4
12 5
11 6
7
10
8
9
Motstånd
20 kOhm 1/8W, 1%
16
1
Potentiometer
15
2
4,7 K linjär
14 3
13 4
12 5
11 6
7
10
8
9
Motstånd
39 kOhm 1/8W, 1%
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
Motstånd
10 kOhm 1/8W, 1%
+
0-10V 1mA
-
