4.3.3.5 Leistungsregulierung 0-10 V
Die Leistungsmodulation kann mit einer
variablen Spannung zwischen 0 und 10
Volt durchgeführt werden, die zwischen
den Pins 6 und 10 (Masse) angelegt wird.
Schließen Sie einen 10 kOhm, 1/8W, 1%
Widerstand zwischen den Pins 12 und 10
an.
4.3.4

Elektroventil-Kontrolle

Das Modul COMPACT PIEZO LED bietet
eine Ausgangsfreigabe für ein Magnet-
ventil im Handstück-Spülkreis. Der Aus-
gang liefert 24 V mit einer maximalen
Leistung von 2,5 W.
4.3.5

Freigabe

Diese Verbindungen ermöglichen die Aktivierung des Betriebszyklus. Je nach Art der
zahnärztlichen Einheit sind auch für diese Verbindungen unterschiedliche Konfigurationen
vorgesehen.

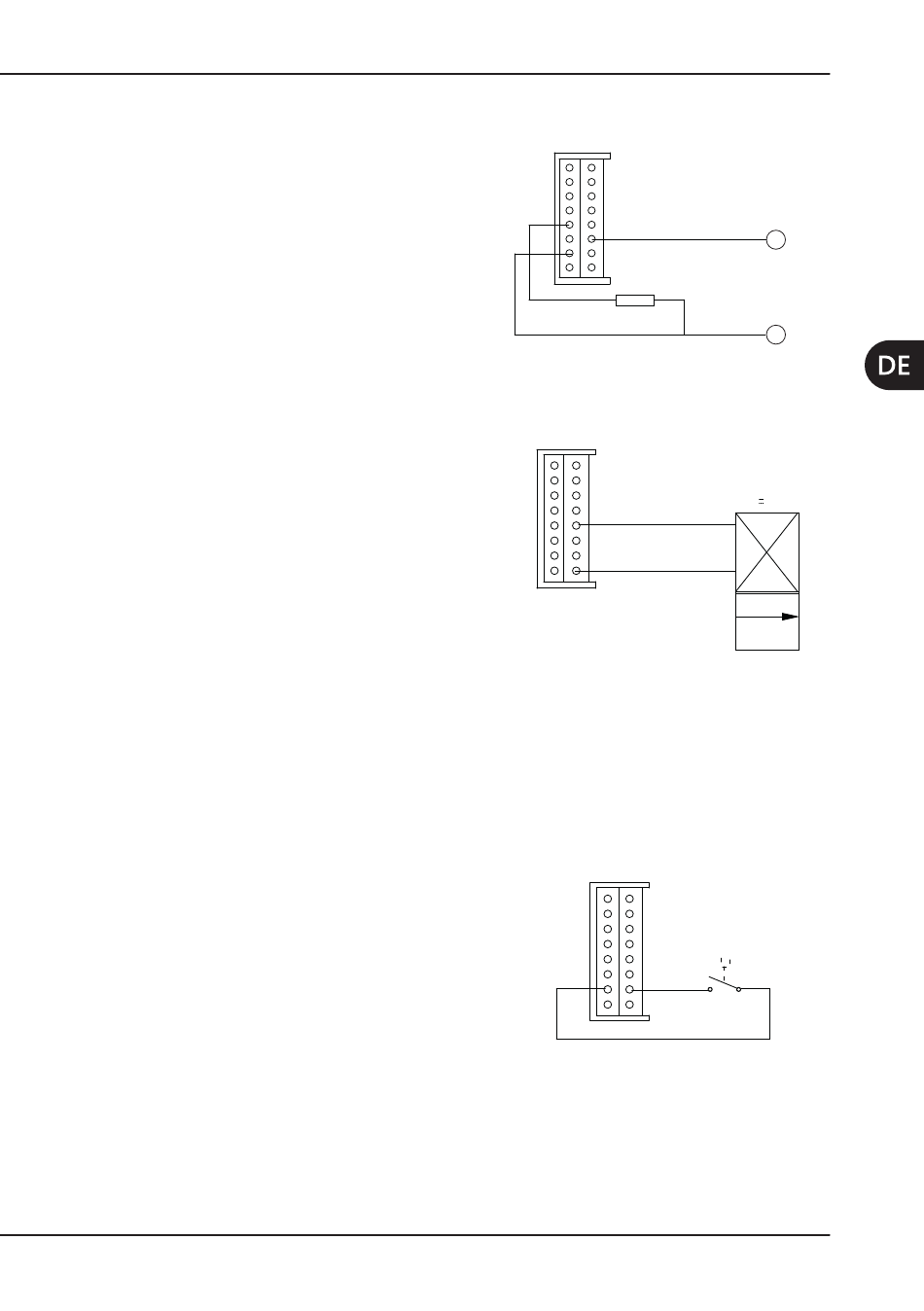

4.3.5.1 Freigabe der Fußsteuerung mit Negativem Signal
Die Fußsteuerung muss an die Pins 10
und 7 angeschlossen sein.
INSTALLATION
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
10 kOhm 1/8W, 1%
Widerstand
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
16
1
15
2
14 3
13 4
Fußsteuerung
12 5
11 6
7
10
8
9
+
0-10V 1mA
-
Elektroventil
(option)
24V 2,5W
