4.2 Installazione Meccanica
In Figura 2 a pagina 13 sono riportate le dimensioni del modulo.
Il modulo può essere fissato al riunito dentale per mezzo di due fori filettati M3 (Rif. A e B) o,
alternativamente, per mezzo di due fori di 2 mm di diametro (Rif. C e D).
PERICOLO: La vite M3 utilizzata per
fissare il modulo non deve penetrare
all'interno dello stesso per più di 4mm poiché
ne danneggerebbe la circuiteria.
4.3 Collegamenti Elettrici
COMPACT PIEZO LED
configurazioni di connessione elettrica per
soddisfare le caratteristiche del riunito dentale
in cui è ospitato.
I riuniti dentali a
COMPACT PIEZO LED può essere collegato
deve essere in grado di fornire una tra le
seguenti alimentazioni:
• 24 V~ 50/60 Hz o
• 32 V
con potenza minima di 40VA.
Deve, inoltre, essere previsto un fusibile di
protezione da 2A, 250V.
A
C
D
B

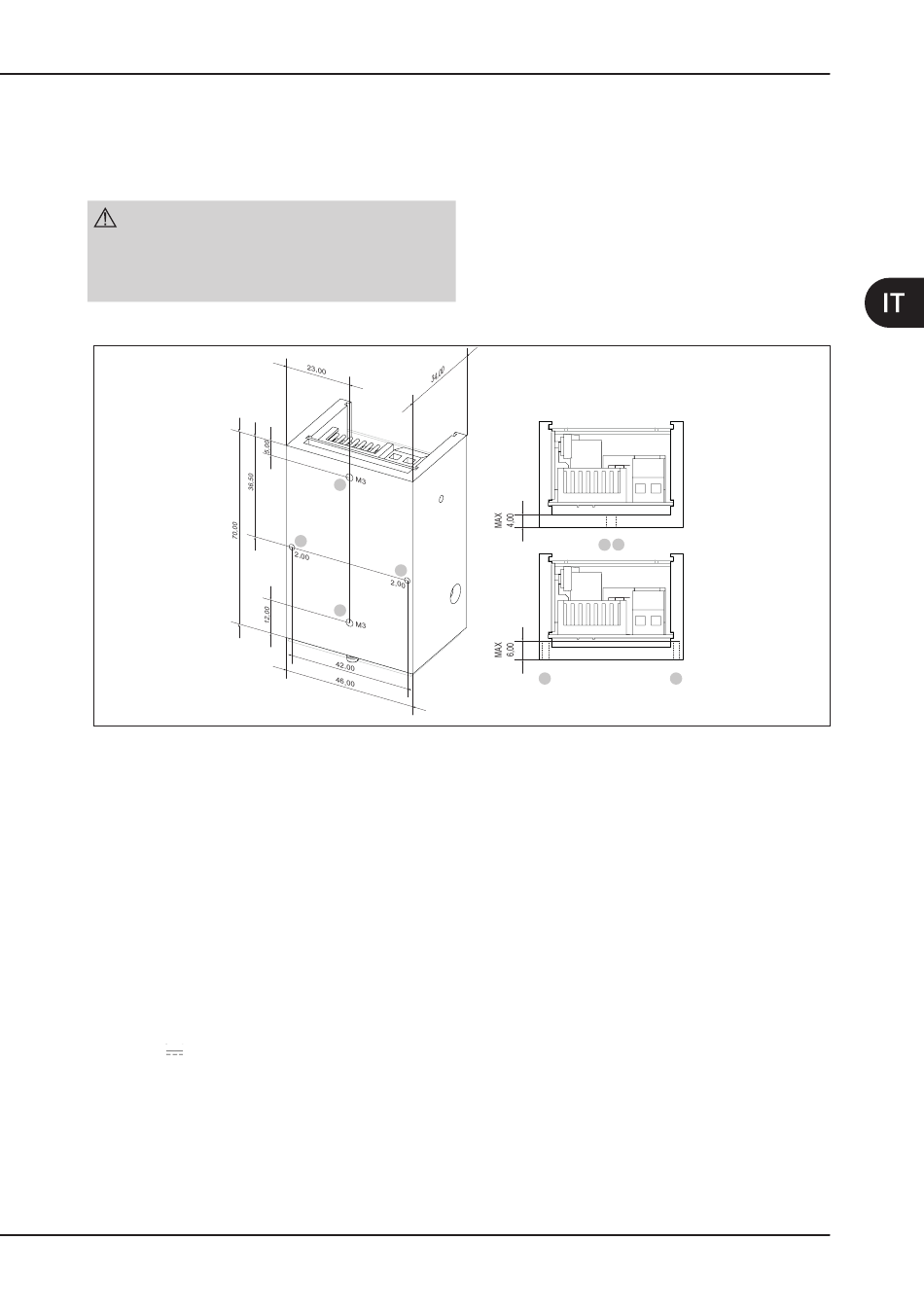

Figura 2 – Dimensioni del modulo.
prevede diverse
cui il dispositivo
INSTALLAZIONE
I fori di 2 mm di diametro hanno una
profondità massima di 6 mm.
Il modulo è provvisto di fori anche sui fianchi,
ma questi NON devono essere utilizzati per
fissarlo. I fori sui fianchi sono utilizzati per
fissare alcuni componenti interni.
M3
A B
2,00
C
Per le connessioni elettriche il dispositivo
COMPACT PIEZO LED è provvisto di 2
connettori (vedi Figura 3 a pagina 14):
• M1 : connettore 2x8 contatti per i
controlli del modulo;
• M2 : connettore 2 contatti per la
connessione del cavo del manipolo
(pilotaggio pastiglie piezoelettriche);
• M3 : connettore 2 contatti per la
connessione del cavo del manipolo
(pilotaggio LED).
2,00
D
