mectron Compact Piezo LED Installationsanleitung Seite 114

COMPACT PIEZO LED
Pin
1 Vorbehalten
2 RIS
3 TX
4 RX
5 Ventil
6 Kontrolle der Leistung
7 Fußsteuerung -
8 +Vcc
Tabelle 5 – Pin-out Stecker M1.
Pin-out Stecker M2
Pin
1 Vout Handstück
2 Neutral
Tabelle 6 – Pin-out Stecker M2.
14
M2
1

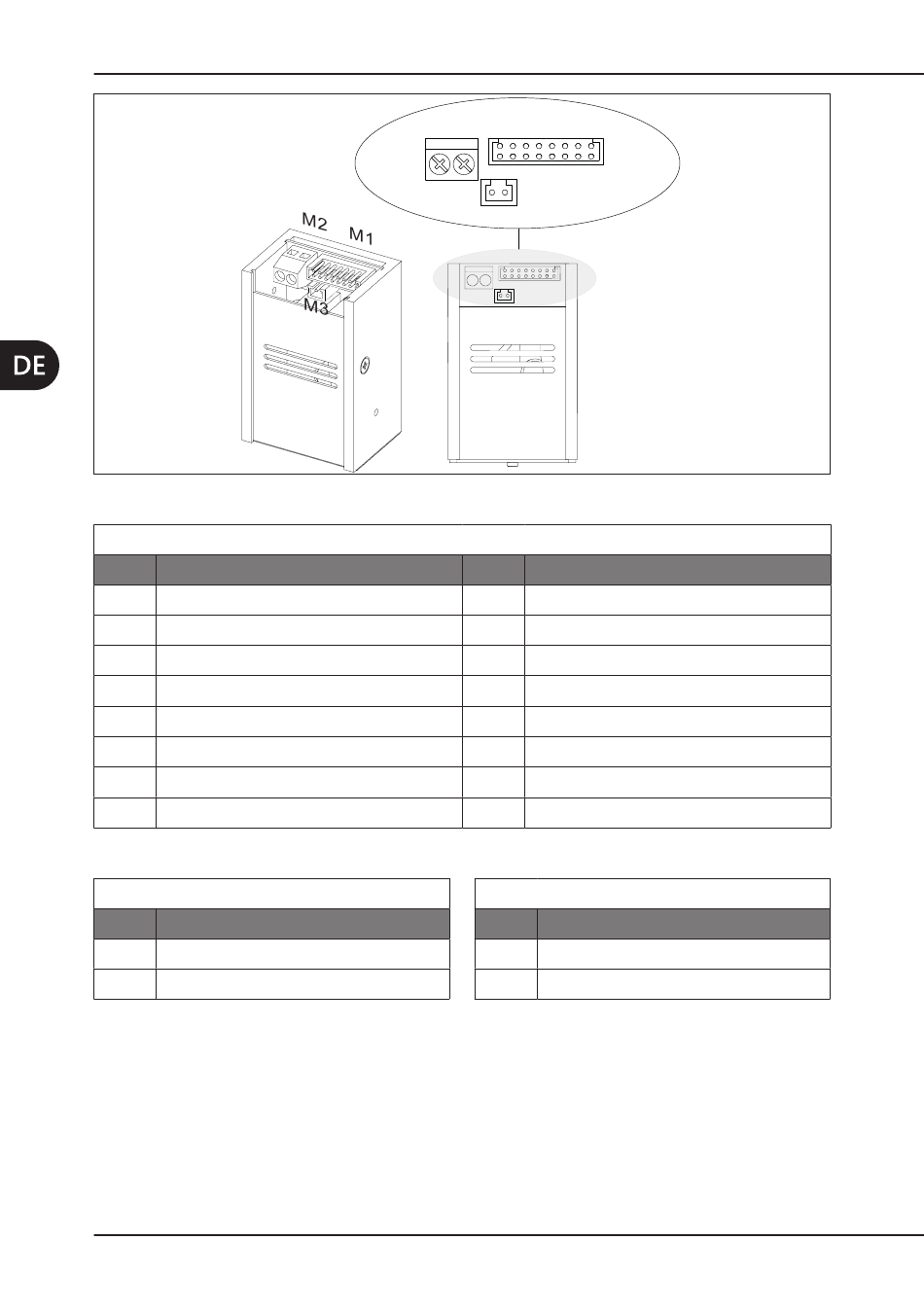

Abbildung 3 – Stecker des Moduls.
Pin-out Stecker M1
Signal
Signal
M1
2 1 2 3 4 5 6 7 8
16 15 14 16 15 14 13 12 11 10 9
1 2
M3
Pin
9 Bypass-Leistung
10 GND
11 Fußsteuerung +
12 Wahl der Leistung
13 AC In
14 AC/DC In
15 GND
16 Vorbehalten
Pin-out Stecker M3
Pin
1 LED A
2 LED K
Tabelle 7 – Pin-out Stecker M3.
Signal
Signal
