COMPACT PIEZO LED

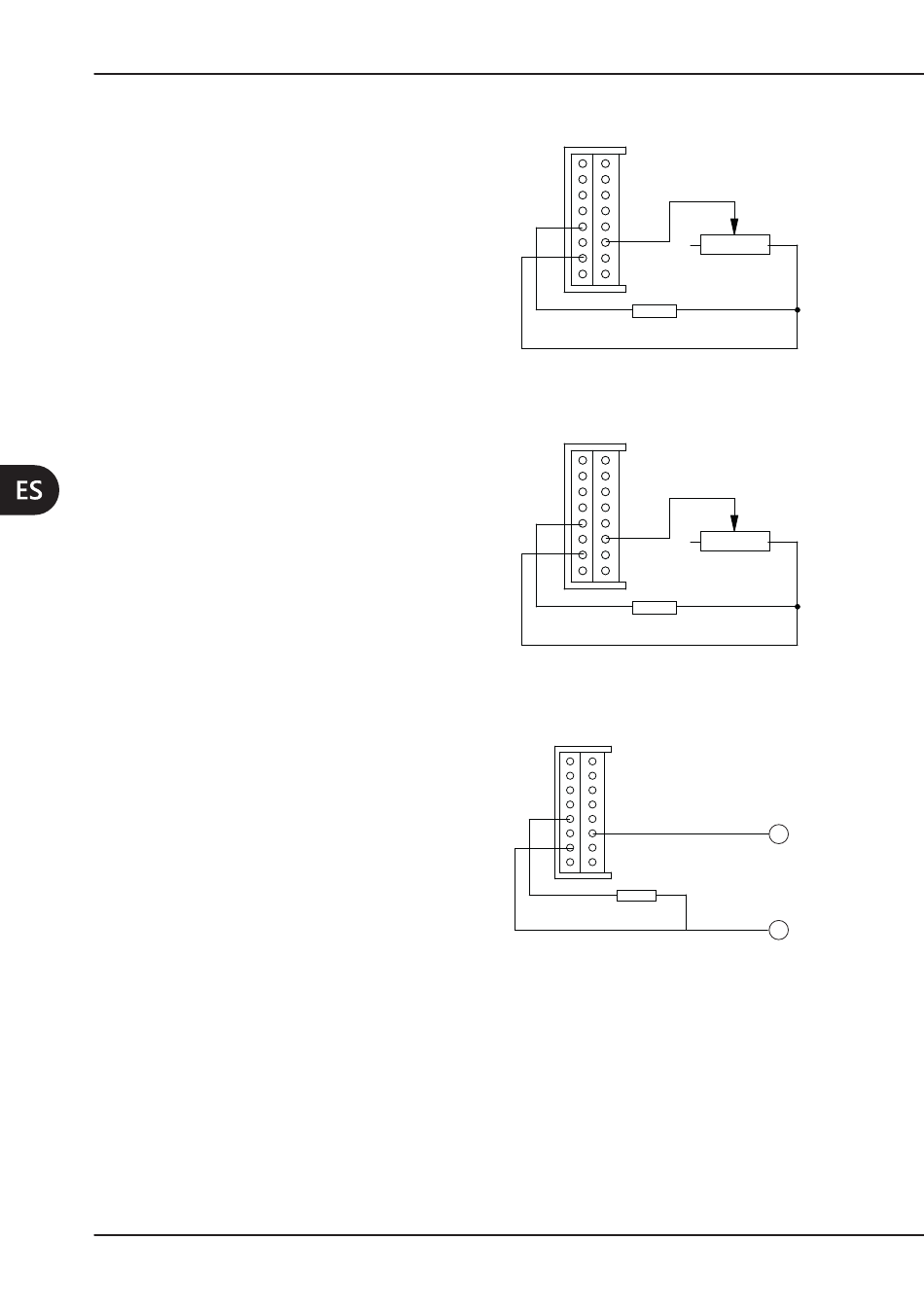

4.3.3.2 Regulación de la Potencia con Potenciómetro de 10 kOhm
Conectar el potenciómetro de 10 kOhm
entre las clavijas 6 y 10 y una resistencia
de 20 kOhm, 1/8W, 1%, entre las clavijas
12 y 10.
La potencia máxima corresponde a la re-
sistencia 0.
4.3.3.3 Regulación de la Potencia con Potenciómetro de 4,7 kOhm
Conectar el potenciómetro de 4,7 kOhm
entre las clavijas 6 y 10 y una resistencia
de 39 kOhm, 1/8W, 1%, entre las clavijas
12 y 10.
La potencia máxima corresponde a la re-
sistencia 0.
4.3.3.4 Regulación de la Potencia 0-5 V
La regulación de la potencia se puede
realizar con una tensión variable com-
prendida entre 0 y 5 Volt aplicada entre
las clavijas 6 y 10 (masa).
Conectar una resistencia de 82 kOhm,
1/8W, 1%, entre las clavijas 12 y 10.
16
16
1
Potenciómetro Lineal
15
2
de 10 kOhm
14 3
13 4
12 5
11 6
7
10
8
9
Resistencia de
20 kOhm 1/8W, 1%
16
1
Potenciómetro Lineal
15
2
de 4,7 kOhm
14 3
13 4
12 5
11 6
7
10
8
9
Resistencia de
39 kOhm 1/8W, 1%
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
Resistencia de
82 kOhm 1/8W, 1%
+
0-5V 1mA
-
