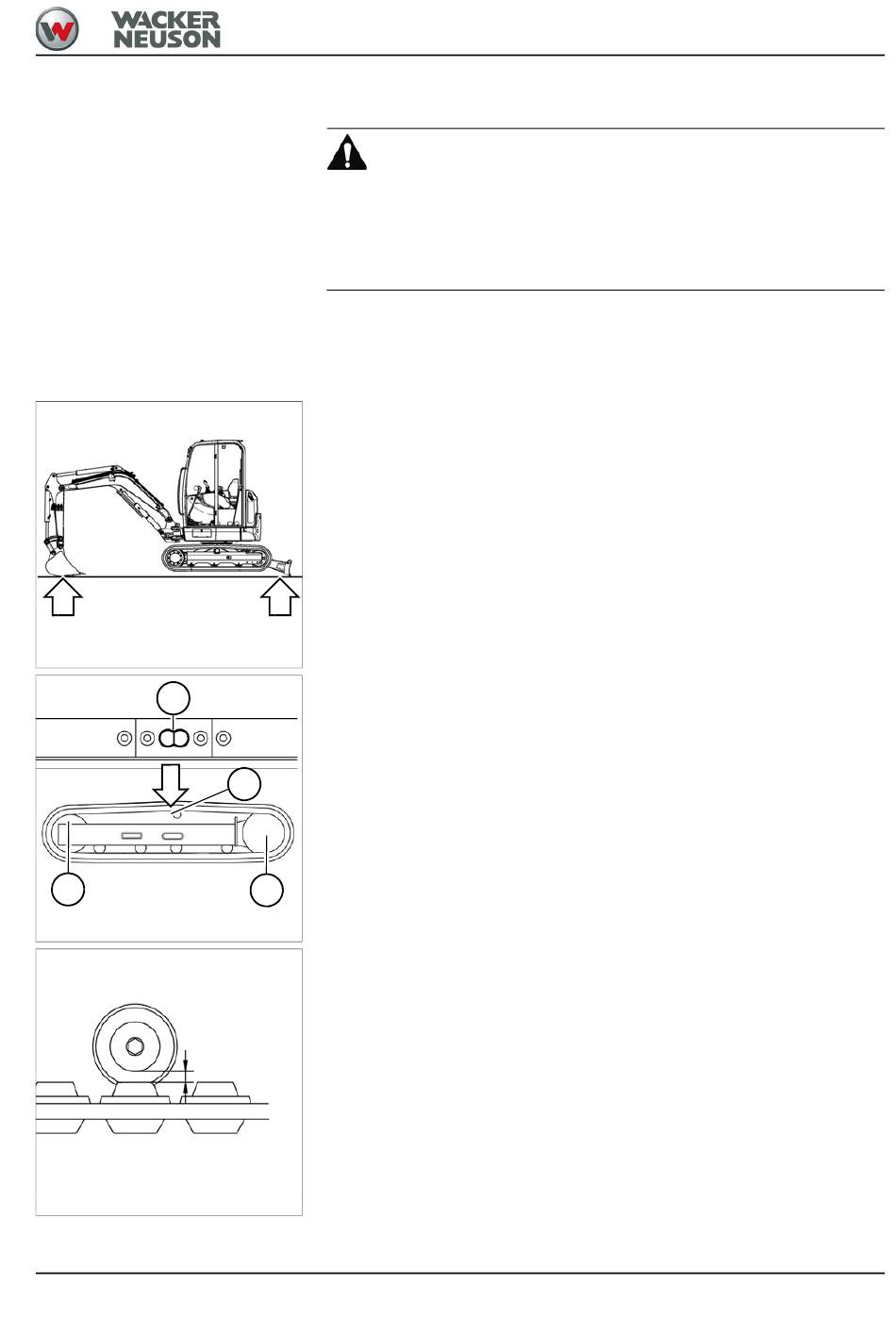

7.18 Laufwerksketten
Spannung der Laufwerksketten prüfen
Abb. 307
A
C
Abb. 308
20-25 mm
(0,8-1 in)
Abb. 309
BA E14 track de* 1.1 * E14_w710.fm
WARNUNG
Quetschgefahr bei Arbeiten unter dem Fahrzeug!
Bei Arbeiten unter einer Laufwerkskette kann es zu schweren
Verletzungen bis zum Tod kommen.
► Es darf sich niemand im Gefahrenbereich befinden.
Gummiketten
1. Fahrzeug auf waagrechtem, tragfestem und ebenem Untergrund
abstellen.
2. Fahrzeug mittels Armsystem und Planierschild gleichmäßig und
waagrecht anheben.
3. Laufwerkskette so positionieren, dass sich die Markierung A mittig
zwischen dem Antriebsrad B und dem Kettenspannrad C befindet.
4. Motor abstellen.
5. Hydrauliksystem durch mehrmaliges Betätigen der Steuerhebel
drucklos machen.
A
6. Steuerhebelträger hochklappen.
B
7. Zündschlüssel abziehen und sicher verwahren.
8. Sollte das Spiel zwischen Laufrolle und Laufwerkskette nicht 20-
25 mm (0,8-1 in) betragen, Kettenspannung einstellen.
Wartung 7
7-55
