Messparameter für IA einstellen
Messparameter Bedeutung
Messart
Direkt (P1) Direktes Messverfahren (über
Prüfdose) mit Prüfsonde P1
Alternativ (P1) Ersatz-Ableitstrommessverfah-
ren (über Prüfdose) mit Prüf-
sonde P1
Festan. (P1) Direktes Messverfahren
Phasenwinkel – nur bei Direkt (P1) und Festanschluss (P1)
0 ° oder 180 ° Wählbare Phasenlage des internen Generators gegenüber der Netz-
Phasenlage
Polung – nur bei Direkt (P1)
L/N oder N/L Auswahl der Polarität für Netzspannung an Prüfdose
U(Soll) – nur bei Alternativ (P1) und Festanschluss (P1)
110 V, 115 V, Auswahl einer Netzspannung für synthetische Prüfspannung
220 V, 230 V, 240 V
Frequenz(Soll) – nur bei Alternativ (P1)
48 Hz ... 400 Hz Auswahl einer Netzfrequenz für synthetische Prüfspannung
Prüfablauf
➭ Stellen Sie den Drehschalter in Position I
➭ Schließen Sie den Prüfling je nach Messverfahren an.
➭ Stellen Sie die Parameter ein:
Wählen Sie die Messart Direkt oder Alternativ aus.
➭ Bei Direktmessung muss die Messung über beide An-
schlusspolaritäten des Netzsteckers durchgeführt wer-
den. Wählen Sie hierzu die jeweilige Polarität durch
Drücken der Taste NL/LN.
➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.
➭ Nach jedem Neuanschluss an das Netz und sobald die
erste Prüfung gestartet wird erfolgt ein Netzanschluss-
test.
➭ Bei Messart Direkt (P1): Bestätigen Sie die Warnung,
dass Netzspannung auf die Prüfdose geschaltet wird.
➭ Kontaktieren Sie die kurzgeschlossenen Anwendungsteile mit
der Prüfsonde P1.
➭ Die Messwerte werden eingeblendet. Das Symbol
Messwertaufnahme rechts erscheint. Bei jedem Drü-
cken auf diese Taste speichern Sie den aktuell ange-
zeigten Messwert in den Zwischenspeicher.
➭ Prüfung beenden: Drücken Sie die Taste START/STOP.
Das Speichersymbol erscheint (Diskette mit Anzahl der
zwischengespeicherten Messwerte) und fordert Sie
zum Speichern der Messwerte unter einer ID-Nummer
auf.
➭ Lesen Sie die Messwerte ab und vergleichen Sie diese
mit der Tabelle zulässiger Grenzwerte.
➭ Zum Verwerfen der zwischengespeicherten Mess-
werte drücken Sie die Taste ESC und bestätigen dies
über die nebenstehende Taste.
42
Geeignet für
Prüflingsanschluss per
Prüfdose
Prüfdose
Festanschluss
.
A

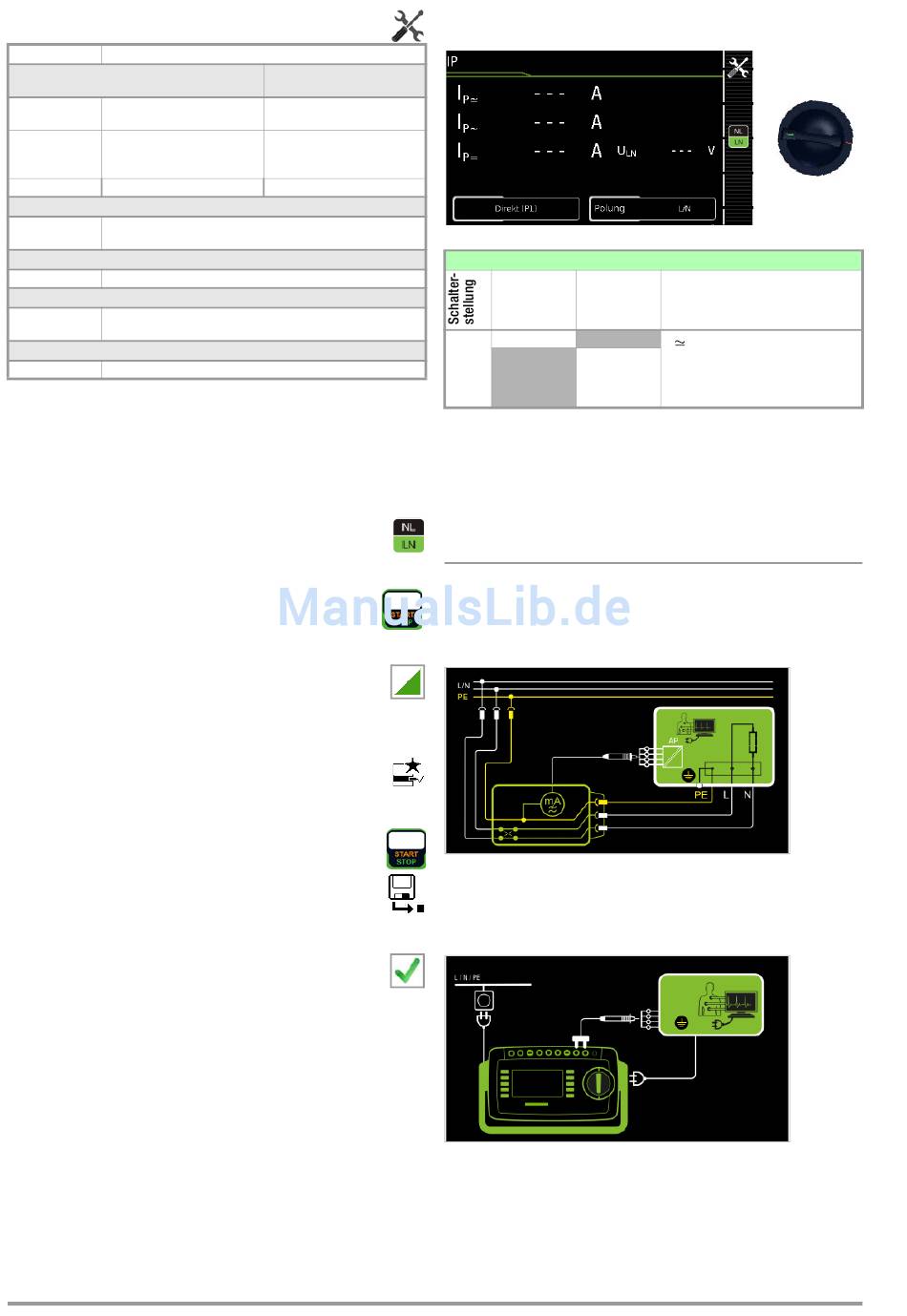

8.7.5 Patientenableitstrom – IP
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messart Messart
mit Netz ohne Netz
an Prüfdose an Prüfdose
I Direkt (P1)
P
Festan. (P1)
Definition
Der Patientenableitstrom ist der Strom, der vom im Betrieb
befindlichen Gerät von den Patientenanschlüssen über den Pati-
enten zur Erde bzw. zum PE fließt.
Gemessen wird der AC- und DC-Anteil des Stroms.
Direktes Messverfahren
– Messart Direkt (P1)
– Anschluss Netzstecker Prüfling (SK1) an Prüfdose
– Sonde an Anschluss P1
Prinzipschaltbild
Der Patientenableitstrom wird nach Aufschalten der Prüfspan-
nung zwischen PE (Anschlussstecker Prüfling) und den kurzge-
schlossenen Anwendungsteilen am Prüfling gemessen.
Anschlussschaltbild
I
P
Messfunktionen
I Patientenableitstrom effektiv
P
I Wechselstromanteil
P~
I Gleichstromanteil
P=
U Prüfspannung
LN
