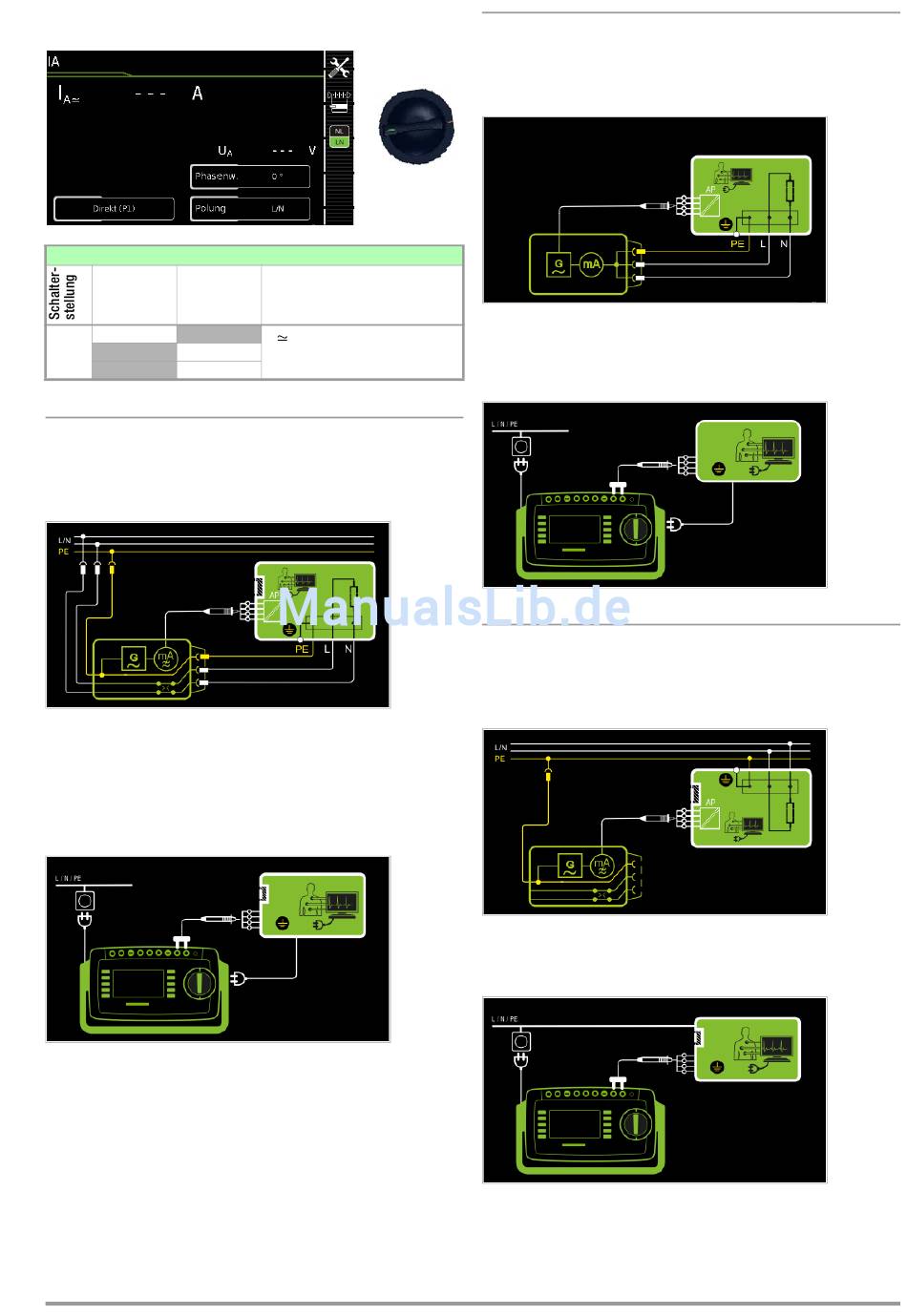

8.7.4 Ableitstrom vom Anwendungsteil – IA
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messart Messart
mit Netz ohne Netz
an Prüfdose an Prüfdose
Direkt (P1)
I
Alternativ (P1)
A
Festan. (P1)
Direktes Messverfahren
– Messart Direkt (P1)
– Anschluss Netzstecker Prüfling (SK1) an Prüfdose
– Sonde an Anschluss P1
Prinzipschaltbild
Der Prüfling (SK1) wird mit Netzspannung betrieben.
Die Messungen müssen über beide Anschlusspolaritäten des
Netzsteckers durchgeführt werden. Die Umschaltung erfolgt über
die Taste NL/LN. Der Ableitstrom vom Anwendungsteil wird nach
Aufschalten der Prüfspannung und der Netzspannung zwischen den
kurzgeschlossenen Anschlüssen der Anwendungsteile und PE
(Anschlussstecker Prüfling) gemessen.
Anschlussschaltbild
GMC-I Messtechnik GmbH
I
A
Messfunktionen
I Strom vom Anwendungsteil
A
U Prüfspannung
A
Alternatives Messverfahren (Ersatz-Patientenableitstrom)
– Messart Alternativ (P1)
– Anschluss Netzstecker Prüfling (SK1) an Prüfdose
– Sonde an Anschluss P1
Prinzipschaltbild
Der Ableitstrom vom Anwendungsteil wird nach Aufschalten der
Prüfspannung zwischen den kurzgeschlossenen Leitern L-N-PE
(Anschlussstecker Prüfling) und den kurzgeschlossenen
Anschlüssen der Anwendungsteile gemessen.
Anschlussschaltbild
Direktes Messverfahren
– Messart Festanschluss (P1)
– Festanschluss
– Sonde an Anschluss P1
Prinzipschaltbild
Der Ableitstrom vom Anwendungsteil wird zwischen den kurzge-
schlossenen Anschlüssen der Anwendungsteile und PE des
Netzanschlusses gemessen.
Anschlussschaltbild
