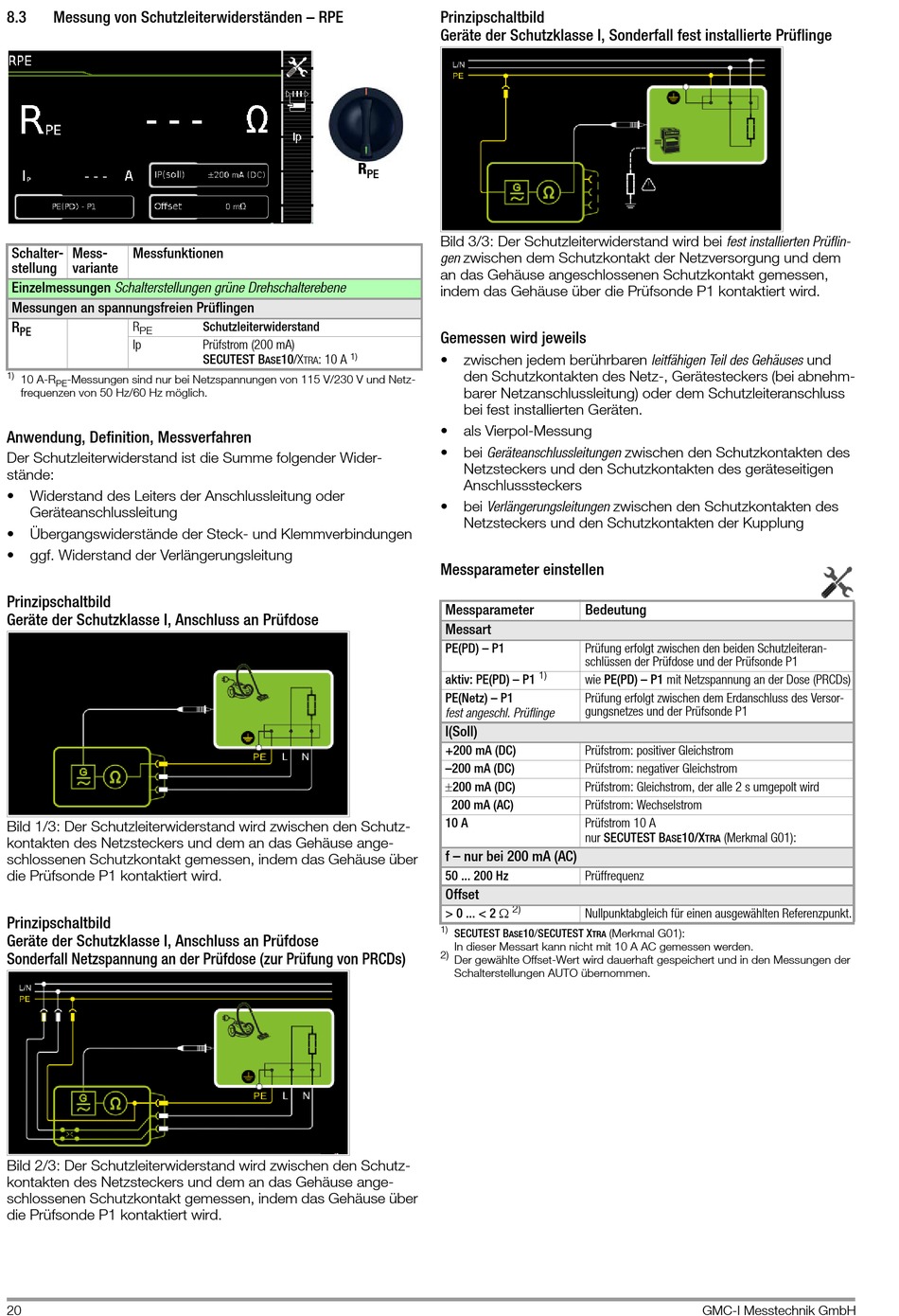

8.3 Messung von Schutzleiterwiderständen – RPE
Schalter- Mess- Messfunktionen
stellung variante
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messungen an spannungsfreien Prüflingen
R R
PE
PE
Ip
1)
10 A-R -Messungen sind nur bei Netzspannungen von 115 V/230 V und Netz-
PE
frequenzen von 50 Hz/60 Hz möglich.
Anwendung, Definition, Messverfahren
Der Schutzleiterwiderstand ist die Summe folgender Wider-
stände:
• Widerstand des Leiters der Anschlussleitung oder
Geräteanschlussleitung
• Übergangswiderstände der Steck- und Klemmverbindungen
• ggf. Widerstand der Verlängerungsleitung
Prinzipschaltbild
Geräte der Schutzklasse I, Anschluss an Prüfdose
Bild 1/3: Der Schutzleiterwiderstand wird zwischen den Schutz-
kontakten des Netzsteckers und dem an das Gehäuse ange-
schlossenen Schutzkontakt gemessen, indem das Gehäuse über
die Prüfsonde P1 kontaktiert wird.
Prinzipschaltbild
Geräte der Schutzklasse I, Anschluss an Prüfdose
Sonderfall Netzspannung an der Prüfdose (zur Prüfung von PRCDs)
Bild 2/3: Der Schutzleiterwiderstand wird zwischen den Schutz-
kontakten des Netzsteckers und dem an das Gehäuse ange-
schlossenen Schutzkontakt gemessen, indem das Gehäuse über
die Prüfsonde P1 kontaktiert wird.
20
R
PE
Schutzleiterwiderstand
Prüfstrom (200 mA)
1)
SECUTEST B 10/X : 10 A
ASE TRA
Prinzipschaltbild
Geräte der Schutzklasse I, Sonderfall fest installierte Prüflinge
Bild 3/3: Der Schutzleiterwiderstand wird bei fest installierten Prüflin-
gen zwischen dem Schutzkontakt der Netzversorgung und dem
an das Gehäuse angeschlossenen Schutzkontakt gemessen,
indem das Gehäuse über die Prüfsonde P1 kontaktiert wird.
Gemessen wird jeweils
• zwischen jedem berührbaren leitfähigen Teil des Gehäuses und
den Schutzkontakten des Netz-, Gerätesteckers (bei abnehm-
barer Netzanschlussleitung) oder dem Schutzleiteranschluss
bei fest installierten Geräten.
• als Vierpol-Messung
• bei Geräteanschlussleitungen zwischen den Schutzkontakten des
Netzsteckers und den Schutzkontakten des geräteseitigen
Anschlusssteckers
• bei Verlängerungsleitungen zwischen den Schutzkontakten des
Netzsteckers und den Schutzkontakten der Kupplung
Messparameter einstellen
Messparameter Bedeutung
Messart
PE(PD) – P1 Prüfung erfolgt zwischen den beiden Schutzleiteran-
schlüssen der Prüfdose und der Prüfsonde P1
1)
aktiv: PE(PD) – P1 wie PE(PD) – P1 mit Netzspannung an der Dose (PRCDs)
PE(Netz) – P1 Prüfung erfolgt zwischen dem Erdanschluss des Versor-
gungsnetzes und der Prüfsonde P1
fest angeschl. Prüflinge
I(Soll)
+200 mA (DC) Prüfstrom: positiver Gleichstrom
–200 mA (DC) Prüfstrom: negativer Gleichstrom
200 mA (DC)
Prüfstrom: Gleichstrom, der alle 2 s umgepolt wird
200 mA (AC) Prüfstrom: Wechselstrom
10 A Prüfstrom 10 A
nur SECUTEST B
f – nur bei 200 mA (AC)
50 ... 200 Hz Prüffrequenz
Offset
> 0 ... < 2  2)
Nullpunktabgleich für einen ausgewählten Referenzpunkt.
1)
SECUTEST B 10/SECUTEST X (Merkmal G01):
ASE TRA
In dieser Messart kann nicht mit 10 A AC gemessen werden.
2)
Der gewählte Offset-Wert wird dauerhaft gespeichert und in den Messungen der
Schalterstellungen AUTO übernommen.
10/X (Merkmal G01):
ASE TRA
