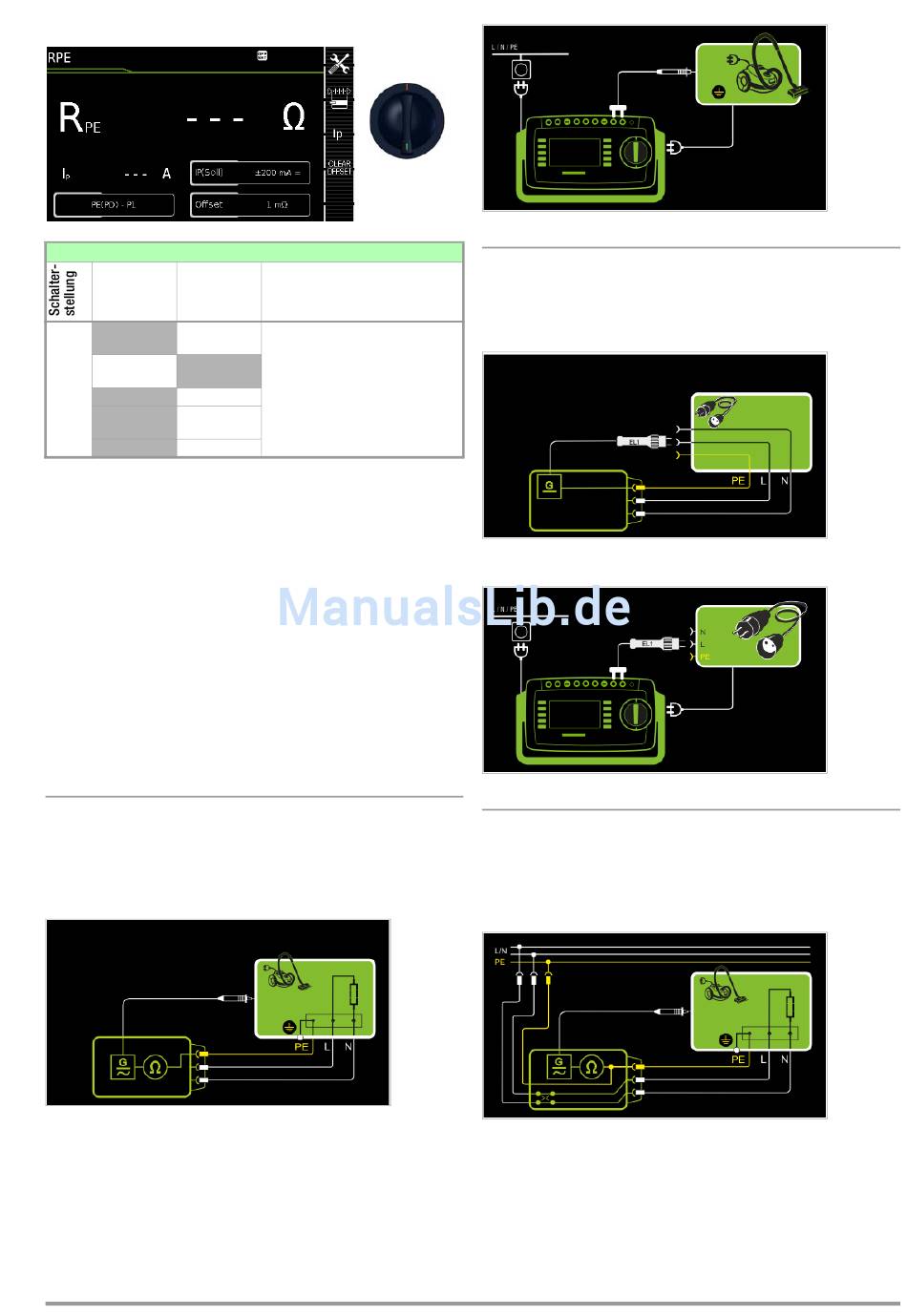

8.5 Messung von Schutzleiterwiderständen – RPE
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messart Messart
mit Netz ohne Netz
an Prüfdose an Prüfdose
passiv:
PE(PD) - P1
aktiv:
4)
PE(PD) - P1
R
PE
PE(Netz) - P1
PE(Netz) - P1
3)
Zange
P1 - P2
1)
SECUTEST BASE10/PRO (Merkmal G01): 10 A-RPE-Messungen sind
nur bei Netzspannungen von 115 V/230 V und Netzfrequenzen von
50 Hz/60 Hz möglich.
2)
Anschluss für 2. Prüfsonde für 2-Pol-Messung nur bei SECUTEST PRO
(bzw. Gerät mit Merkmal H01)
3)
Nur wählbar, wenn beim Parameter IP(Soll) 10A~ ausgewählt ist
nur bei SECUTEST PRO (bzw. Gerät mit Merkmal G01
4)
Nur wählbar bei SECUTEST BASE oder wenn beim Parameter IP(Soll)
200 mA ausgewählt ist.
Anwendung, Definition, Messverfahren
Der Schutzleiterwiderstand ist die Summe folgender Widerstände:
• Widerstand des Leiters der Anschlussleitung oder
Geräteanschlussleitung
• Übergangswiderstände der Steck- und Klemmverbindungen
• ggf. Widerstand der Verlängerungsleitung
Geräte der Schutzklasse I
– Messart PE(PD) - P1 (passiv)
– Netzstecker Prüfling an Prüfdose
– Prüfsonde P1 an Anschlüsse P1
Prinzipschaltbild
Der Schutzleiterwiderstand wird zwischen den Schutzkontakten
des Netzsteckers und dem an das Gehäuse angeschlossenen
Schutzkontakt gemessen, indem das Gehäuse über die Prüf-
sonde P1 kontaktiert wird.
GMC-I Messtechnik GmbH
Messfunktionen
R Schutzleiterwiderstand
PE
Ip Prüfstrom 200 mA
Ip Prüfstrom 10 A
2)
Anschlussschaltbild
R
PE
Messung von RPE an 1-phasigen Verlängerungsleitungen mit EL1
– Messart PE(PD) - P1 (passiv)
– Stecker Verlängerungsleitung an Prüfdose
– EL1 an Anschlüsse P1
Prinzipschaltbild
1)
Anschlussschaltbild
Geräte der Schutzklasse I
Sonderfall Netzspannung an der Prüfdose (zur Prüfung von PRCDs)
– Messart PE(PD) - P1 (aktiv)
– Netzstecker Prüfling an Prüfdose
– Prüfsonde P1 an Anschlüsse P1
Prinzipschaltbild
Der Schutzleiterwiderstand wird zwischen den Schutzkontakten
des Netzsteckers und dem an das Gehäuse angeschlossenen
Schutzkontakt gemessen, indem das Gehäuse über die Prüf-
sonde P1 kontaktiert wird.
