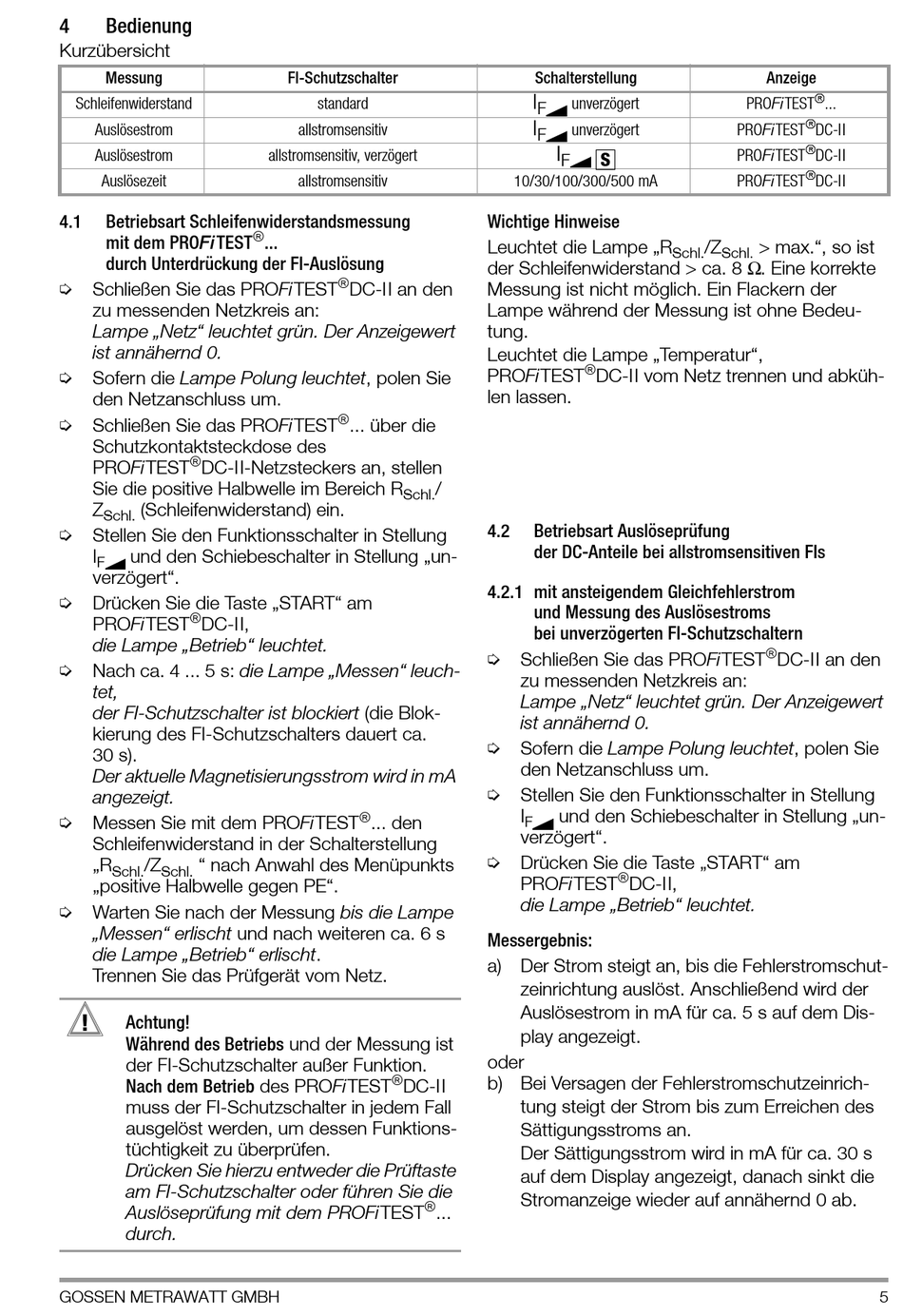

Bedienung
Kurzübersicht
Messung
Schleifenwiderstand
Auslösestrom
Auslösestrom
Auslösezeit
4.1
Betriebsart Schleifenwiderstandsmessung
mit dem PROFiTEST
durch Unterdrückung der FI-Auslösung
➭
Schließen Sie das PROFiTEST
zu messenden Netzkreis an:
Lampe „Netz" leuchtet grün. Der Anzeigewert
ist annähernd 0.
➭
Sofern die Lampe Polung leuchtet, polen Sie
den Netzanschluss um.
➭
Schließen Sie das PROFiTEST
Schutzkontaktsteckdose des
PROFiTEST
DC-II-Netzsteckers an, stellen
Sie die positive Halbwelle im Bereich R
Z
(Schleifenwiderstand) ein.
Schl.
➭
Stellen Sie den Funktionsschalter in Stellung
I
und den Schiebeschalter in Stellung „un-
F
verzögert".
➭
Drücken Sie die Taste „START" am
PROFiTEST
DC-II,
die Lampe „Betrieb" leuchtet.
➭
Nach ca. 4 ... 5 s: die Lampe „Messen" leuch-
tet,
der FI-Schutzschalter ist blockiert (die Blok-
kierung des FI-Schutzschalters dauert ca.
30 s).
Der aktuelle Magnetisierungsstrom wird in mA
angezeigt.
➭
Messen Sie mit dem PROFiTEST
Schleifenwiderstand in der Schalterstellung
„R
/Z
" nach Anwahl des Menüpunkts
Schl.
Schl.
„positive Halbwelle gegen PE".
➭
Warten Sie nach der Messung bis die Lampe
„Messen" erlischt und nach weiteren ca. 6 s
die Lampe „Betrieb" erlischt.
Trennen Sie das Prüfgerät vom Netz.
!
Achtung!
Während des Betriebs und der Messung ist
der FI-Schutzschalter außer Funktion.
Nach dem Betrieb des PROFiTEST
muss der FI-Schutzschalter in jedem Fall
ausgelöst werden, um dessen Funktions-
tüchtigkeit zu überprüfen.
Drücken Sie hierzu entweder die Prüftaste
am FI-Schutzschalter oder führen Sie die
Auslöseprüfung mit dem PROFiTEST
durch.
GOSSEN METRAWATT GMBH
FI-Schutzschalter
standard
allstromsensitiv
allstromsensitiv, verzögert
allstromsensitiv
...
DC-II an den
... über die
Schl.
... den
DC-II
Schalterstellung
I
unverzögert
F
I
unverzögert
F
I
F
10/30/100/300/500 mA
Wichtige Hinweise
Leuchtet die Lampe „R
der Schleifenwiderstand > ca. 8 Ω. Eine korrekte
Messung ist nicht möglich. Ein Flackern der
Lampe während der Messung ist ohne Bedeu-
tung.
Leuchtet die Lampe „Temperatur",
PROFiTEST
len lassen.
/
4.2
Betriebsart Auslöseprüfung
der DC-Anteile bei allstromsensitiven FIs
4.2.1 mit ansteigendem Gleichfehlerstrom
und Messung des Auslösestroms
bei unverzögerten FI-Schutzschaltern
➭
Schließen Sie das PROFiTEST
zu messenden Netzkreis an:
Lampe „Netz" leuchtet grün. Der Anzeigewert
ist annähernd 0.
➭
Sofern die Lampe Polung leuchtet, polen Sie
den Netzanschluss um.
➭
Stellen Sie den Funktionsschalter in Stellung
I
und den Schiebeschalter in Stellung „un-
F
verzögert".
➭
Drücken Sie die Taste „START" am
PROFiTEST
die Lampe „Betrieb" leuchtet.
Messergebnis:
a) Der Strom steigt an, bis die Fehlerstromschut-
zeinrichtung auslöst. Anschließend wird der
Auslösestrom in mA für ca. 5 s auf dem Dis-
play angezeigt.
oder
b) Bei Versagen der Fehlerstromschutzeinrich-
tung steigt der Strom bis zum Erreichen des
Sättigungsstroms an.
Der Sättigungsstrom wird in mA für ca. 30 s
auf dem Display angezeigt, danach sinkt die
Stromanzeige wieder auf annähernd 0 ab.
...
PROFiTEST
PROFiTEST
PROFiTEST
S
PROFiTEST
/Z
> max.", so ist
Schl.
Schl.
DC-II vom Netz trennen und abküh-
DC-II,
Anzeige
...
DC-II
DC-II
DC-II
DC-II an den
5
