Kapazitiver Bereich; Beispiel Für Eine Spannungsabhängige Cosφ-Regelung - Deif AGC-4 Mk II Bedienungsanleitung
Option d1 spannungs-, var- oder cos-regelung
Vorschau ausblenden
Andere Handbücher für AGC-4 Mk II:
- Handbuch (236 Seiten) ,
- Handbuch für konstrukteure (202 Seiten) ,
- Installationsanleitung (69 Seiten)
Inhaltsverzeichnis
Werbung
Berechnung der hohen Steigung
Delta U niedrig = Umin - (UNormal - Totzone niedrig) = 376 V - 388 V = -12 V
Delta U niedrig / UNormal = -12 V / 400 V = -0,03 = -3 %
Delta Cosφ hoch = 1 - 0,95 = 0,05
Steigung hoch = 0,05 / -3 % = -0,017

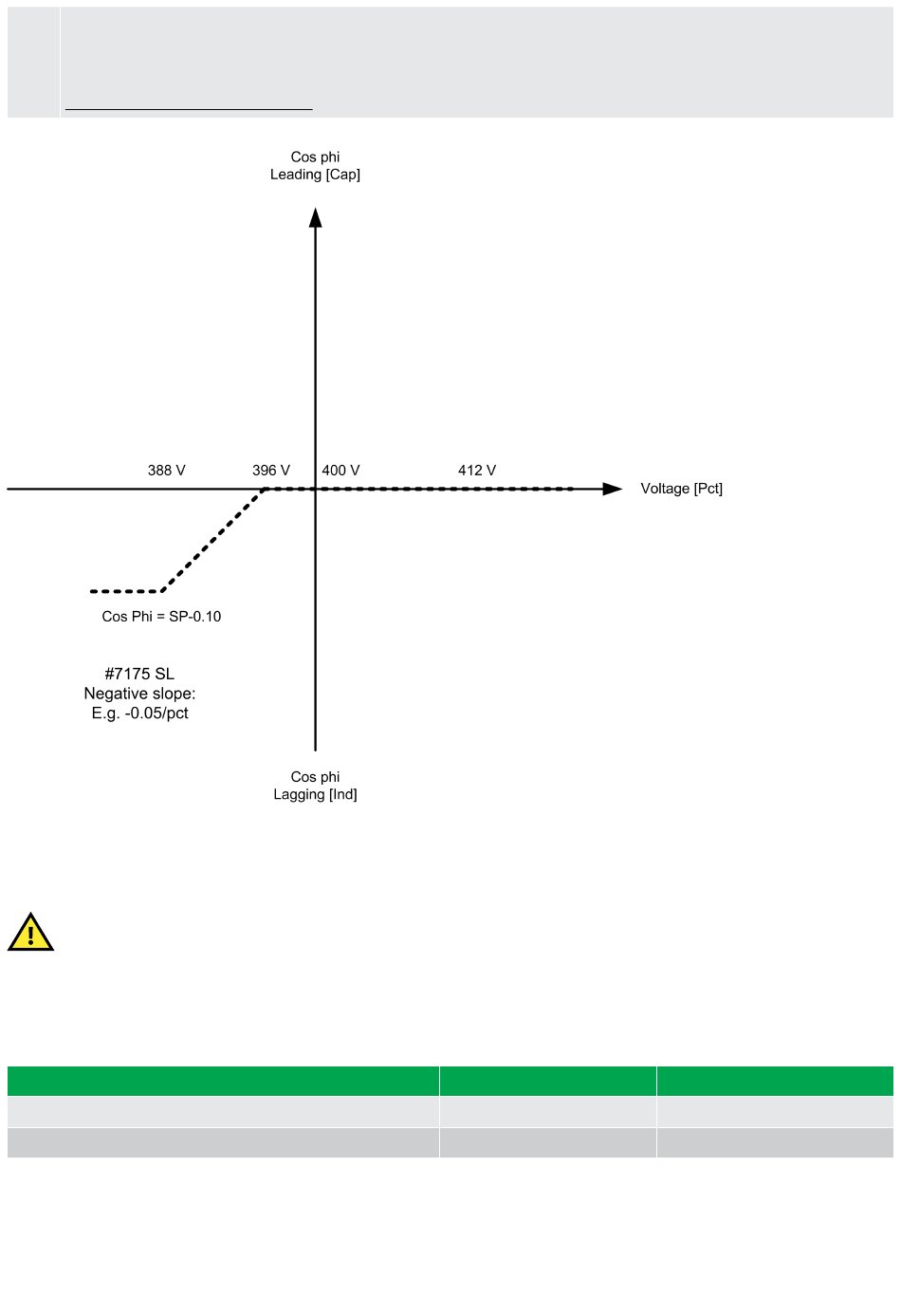

Kapazitiver Bereich
Obwohl die Funktion normalerweise verwendet wird, um eine niedrige Netzspannung zu unterstützen, ist es möglich, sie so
einzustellen, dass sie bei Steigen der Spannung die Erregung verringert (vorlaufender Cosφ).
VORSICHT
Um Polschlupf und Schäden an den Generatoren zu vermeiden, stellen Sie sicher, dass die kapazitive Kurve der
Generatoren eingehalten wird und die Generatoren nicht untererregt oder ohne Erregung laufen.
2.4.2
Beispiel für eine spannungsabhängige Cosφ-Regelung
Parameter und Einstellungen für das Beispiel
Name
Sollwertregelung Cosφ
Sollwertregelung Cosφ
OPTION D1 4189341263C DE
Parameter
7052
7053
Einstellung
0,9
induktiv
Seite 11 von 16
