Leistungsrückmeldung Vom Hc; Sequenz Für Hc Mit Fester Leistung - Deif AGC-4 Handbuch

a)
Die eingestellte 'HC n REQ. VALUE' wird auf der Sammelschiene reserviert (Parameter 8201/8211).
b) Ein PMS-Startbefehl wird an das nächste Standby-Aggregat gesendet, wenn die vorbestimmte, verfügbare Leistung unter
dem programmierten Wert für „LOAD START LIMIT" liegt.
c)
Wenn die benötigte Leistung auf der Sammelschiene verfügbar ist, startet die Zeit-verzögerung „DELAY ACK. (4s fix).
d) Das bestätigte Startsignal wird zum Großverbraucher übertragen, wenn die Zeitverzögerung „DELAY ACK. die
Zuschaltfreigabe für den HC erteilt.
e) Die Nennleistung des Großverbrauchers (Parameter 8202/8212) wird nach Bestätigungssignal wieder für die lastabhängige
Start/Stopp-Berechnung freigegeben.
7.14.1 Leistungsrückmeldung vom HC
Die AGC kann zwei Typen der Leistungsrückmeldung handhaben:
• Binäre Rückmeldung
• Analoge Rückmeldung
Beide Rückmeldesignale werden auf die gleiche Art und Weise, durch die „bedingte Anschluss"-Funktion des Großverbrauchers
weitergegeben.
Die Rückmeldung wird in Parameter (8203/8213) an der Aggregate-AGC eingestellt.
Die Aktivierung des entsprechenden Binäreinganges für die Startanfrage/-forderung aktiviert die Sequenz für die Zuschaltung des
Großverbrauchers. Das AGC-System überträgt ein Startbestätigungssignal, sobald die vorhergesagte, benötigte Leistung auf der
Sammelschiene zur Verfügung steht.

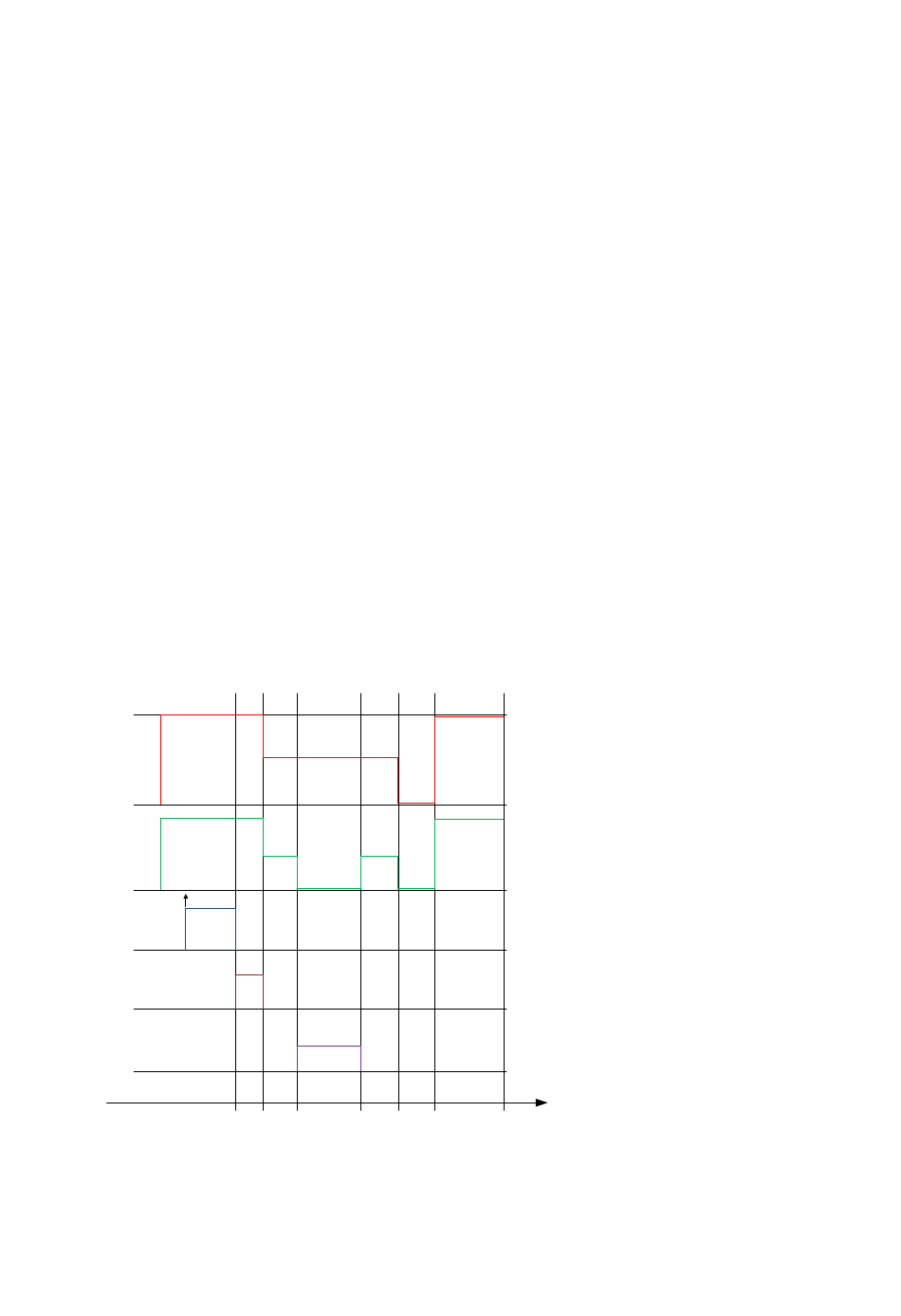

HC mit digitaler Rückmeldung:
Start request HC 1
375 kVA
Nom. power HC 1
0 kVA
300 kW
Power reservation
at the busbar
P-avail. OK
"Delay ACK. HC1"
Start acknowledge HC1
HC 1 fixed load
7.14.2 Sequenz für HC mit fester Leistung
Die Reservierung von Leistung über den Rückmeldungseingang „HCx fixed load" bleibt so lange bestehen, wie das
Startanforderungssignal aktiv ist. Der AUS-Status (d.h. der Großverbraucher ist nicht in Betrieb) des Leistungsrückmeldesignals
Automatic Genset Controller, AGC 4189340696L DE
188 kVA
150 kW
Time
Seite 80 von 105
