7 | Schemazeichnung Elektrogeräte
7 Schemazeichnung Elektrogeräte
7.1

Schemazeichnung iCombi Pro 6-1/1, 6-2/1 E

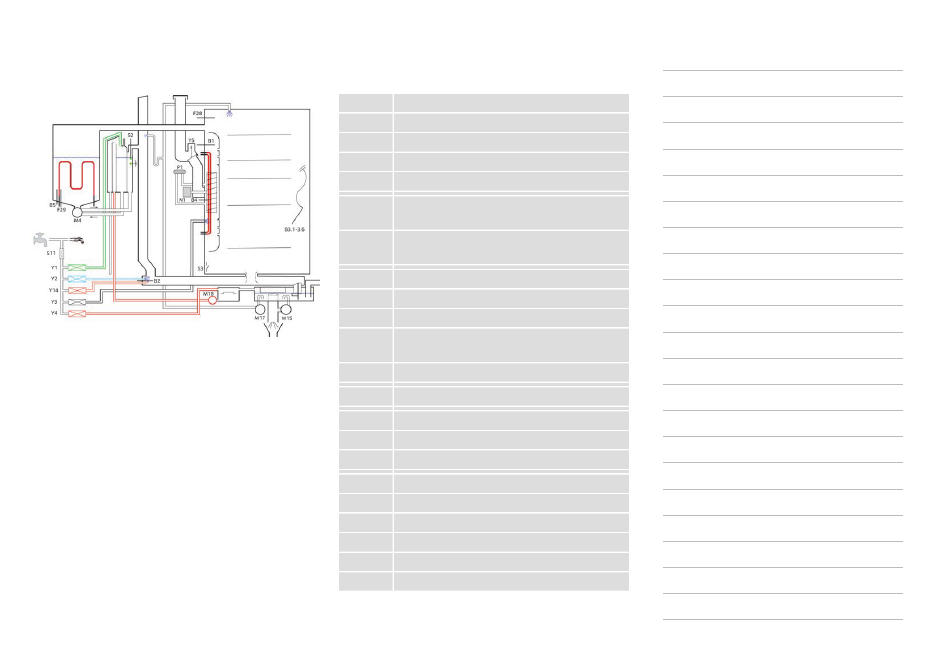

Abb. 9: iCombi Pro 6-1/1 ELEKTRO
34/240
B1 Thermoelement Garraum
B2 Thermoelement Steuerung
B3.1-3.6 Thermoelement KT-Fühler
B4 Thermoelement Feuchte
B5 Thermoelement Dampfgenerator
F28 Sensor Sicherheitstemperaturbegrenzer
Heißluft
F29 Sensor Sicherheitstemperaturbegrenzer
Dampfgenerator
M1 Lüftermotor
M4 SC-Pumpe (Self Clean)
M15 Entleerungspumpe
M17 Umwälzpumpe (Rezirkulations- oder Clean-
Jet-Pumpe)
M18 Care-Pumpe
P1 Differenzdrucksensor
S2 Wasserstandselektrode / Niveauelektrode
S3 Türkontaktschalter (Reed)
S11 CDS-Sensor (Calc Diagnostic System)
Y1 Magnetventil Füllen
Y2 Magnetventil Steuerung
Y3 Magnetventil Beschwadung
Y4 Magnetventil Care
Y5 Magnetventil Klima
Y14 Magnetventil CleanJet
