Rational iCombi Pro Betriebs- Und Trainingsanleitung Seite 37

RATIONAL

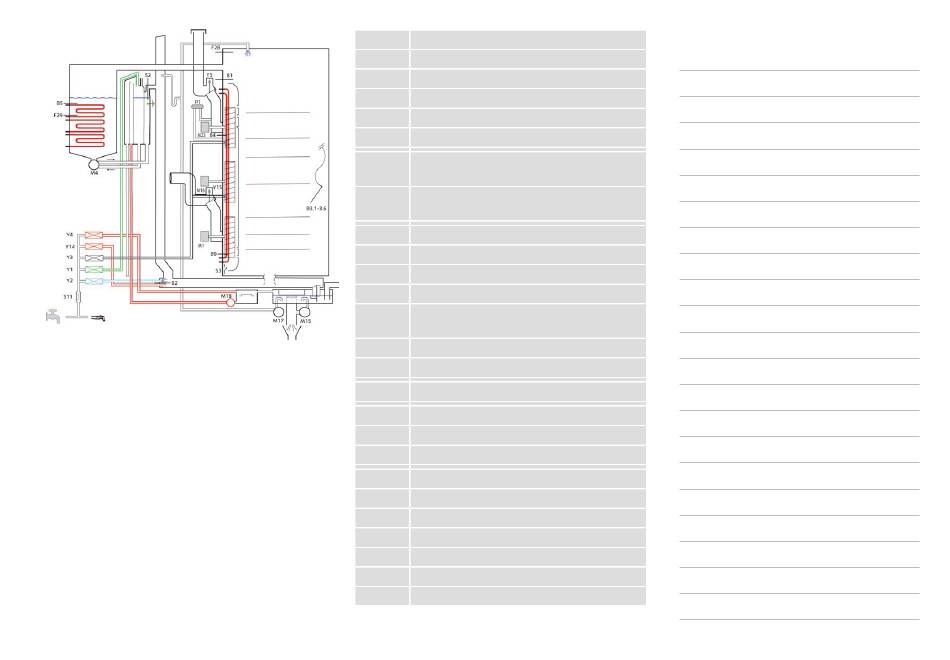

Abb. 11: iCombi Pro 20-1/1, 20-2/1 ELEKTRO
80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04
B1 Thermoelement Garraum
B2 Thermoelement Steuerung
B3.1-3.6 Thermoelement KT-Fühler
B4 Thermoelement Feuchte
B5 Thermoelement Dampfgenerator
B9 Thermoelement-Garraum (unten)
F28 (F26 Sensor Sicherheitstemperaturbegrenzer
F27) Heißluft (nur Größe 20-2/1)
F29 Sensor Sicherheitstemperaturbegrenzer
Dampfgenerator
M1 Lüftermotor (unten)
M4 SC-Pumpe (Self Clean)
M15 Entleerungspumpe
M16 Lüftermotor (Mitte)
M17 Umwälzpumpe (Rezirkulations- oder Clean-
Jet-Pumpe)
M18 Care-Pumpe
M22 Lüftermotor (oben)
P1 Differenzdrucksensor
S2 Wasserstandselektrode / Niveauelektrode
S3 Türkontaktschalter (Reed)
S11 CDS-Sensor (Calc Diagnostic System)
Y1 Magnetventil Füllen
Y2 Magnetventil Steuerung
Y3 Magnetventil Beschwadung
Y4 Magnetventil Care
Y5 Magnetventil Klima (oben)
Y14 Magnetventil CleanJet
Y15 Magnetventil Klima (unten)
Schemazeichnung Elektrogeräte | 7
Für Ihre Notizen
37/240
