Schritte innerhalb eines Wärmebedarfszyklus
D Ein fünf Sekunden langer Zündfunken (20 kV), Gasventil ist offen, Flamme entsteht
E Die Flammenüberwachung muss einen Flammenstrom größer 2 µA erkennen (normal sind 5–5,75 µA)
F Regulierung der Gebläsedrehzahl an die Solldrehzahl der Voll- oder Teillast (Befehl von der CPU-Plati-
ne)
G Brenner ist aktiv – Heizperiode
H Das Ende der Heizanforderung schaltet das Gasventil ab. Das Gasgebläse läuft 9 Sekunden lang nach
und spült den Wärmetauscher.

32.8 Mischen von Luft und Gas

4
3
6
2
5
1

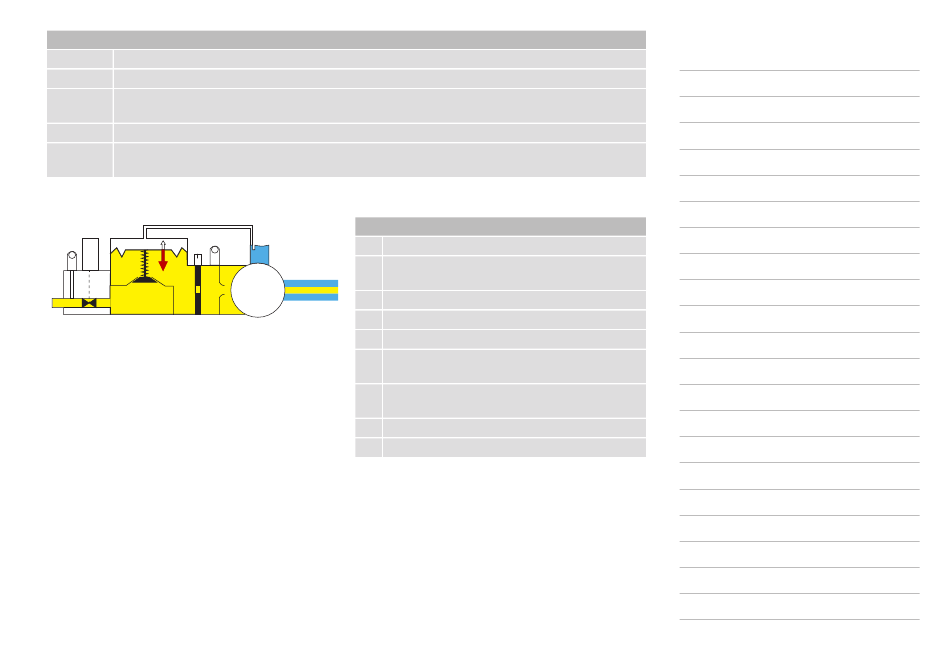

Abb. 180: Mischen von Luft und Gas mit iCombi-Geräten mit
Index J
80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04
Teile-Identifikation
7
1 Gaseinlass
2 Prüfnippel zur statischen und dynamischen Druck-
messung
8 9
3 Spule des Gasventils
4 Anschluss für Kompensationsschlauch
5 CO -Einstellschraube
2
6 Nicht verwendet (nur für Hersteller der Gasventi-
le)
7 Anschluss für Kompensationsschlauch am Luftein-
tritt des Gasgebläses
8 Gasgebläse
9 Gas Luftgemisch in Richtung Gasbrenner
Gasbetrieb im Detail | 32
