Schemazeichnung Icombi Classic 6-1/1, 6-2/1 - Rational iCombi Pro Betriebs- Und Trainingsanleitung

RATIONAL
7.5

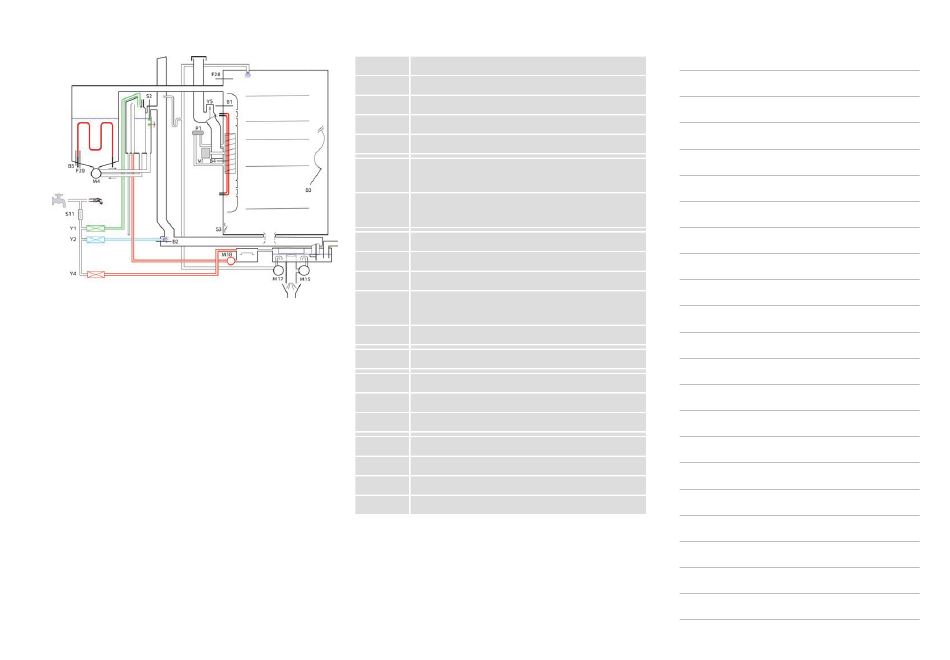

Schemazeichnung iCombi Classic 6-1/1, 6-2/1

Abb. 13: iCombi Classic 6-1/1 ELEKTRO
80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04
B1 Thermoelement Garraum
B2 Thermoelement Steuerventil
B3 Thermoelement KT-Fühler
B4 Thermoelement Feuchte
B5 Thermoelement Dampfgenerator
F28 Sensor Sicherheitstemperaturbegrenzer
Heißluft
F29 Sensor Sicherheitstemperaturbegrenzer
Dampfgenerator
M1 Lüftermotor
M4 SC-Pumpe (Self Clean)
M15 Entleerungspumpe
M17 Umwälzpumpe (Rezirkulations- oder Clean-
Jet-Pumpe)
M18 Care-Pumpe
P1 Differenzdrucksensor
S2 Wasserstandselektrode / Niveauelektrode
S3 Türkontaktschalter (Reed)
S11 CDS-Sensor (Calc Diagnostic System)
Y1 Magnetventil Füllen
Y2 Magnetventil Steuerung
Y4 Magnetventil Care
Y5 Magnetventil Klima
Schemazeichnung Elektrogeräte | 7
Für Ihre Notizen
