RATIONAL
8.2.1
A10 E/A-Platine
Die A10 E/A-Platine ist bei iCombi Pro und iCombi Classic 6-1/1 gleich wie bei 20-2/1. Als Serviceteil wird sie mit
einem Montagerahmen geliefert.

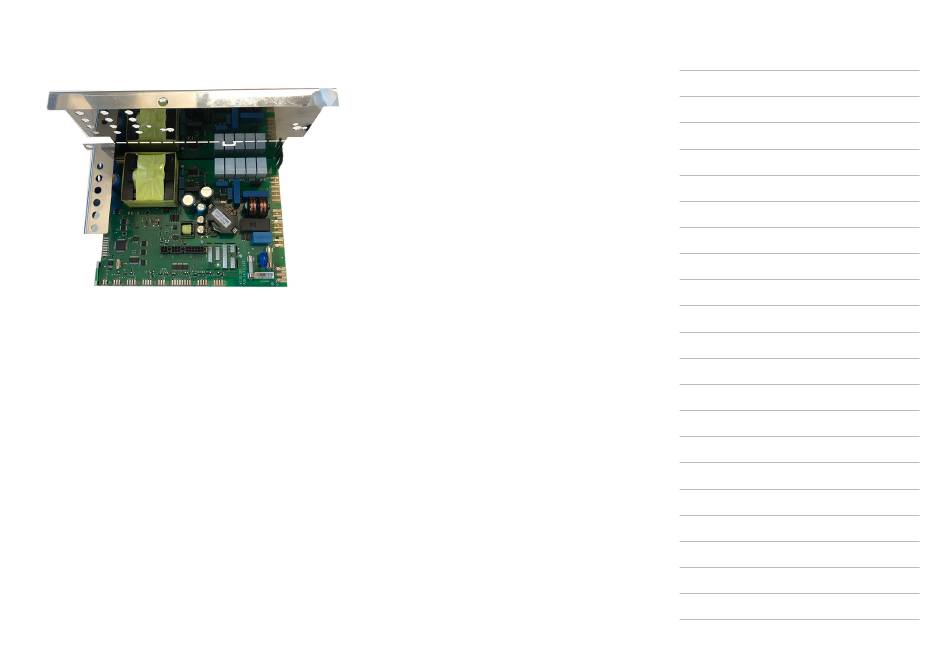

Abb. 31: E/A-Platine A10 mit offenem Einbaurahmen
ACHTUNG
Sobald das Gerät an das Stromnetz angeschlossen ist, wird das A10 mit 230V betrieben! Auch andere an das A10 an-
geschlossene Teile wie die Pumpensteuerplatine A13, die A15 eSTB und der Wasserverteilungsblock A31 werden ab
diesem Moment mit Spannung versorgt.
Anschlüsse der E/A-Platine A10:
▪ X1: P1 Drucksensor
▪ X2: B3 Thermoelement KT-Fühler
▪ X3: B1 Thermoelement Garraum
▪ X4: B2 Thermoelement Steuerung
▪ X5: B4 Thermoelement Feuchte
▪ X6 bei Tischgeräten B5 Thermoelement Dampfgenerator
▪ X6 bei Standgeräten: Tandem: B5 Thermoelement Dampfgenerator plus B9 zweites Thermoelement Garraum (un-
ten)
▪ X11: Luftfeuchtigkeitsventile Y5 (und Y15 bei Standgeräten)
▪ X12: S2 Wasserstandselektrode / Niveauelektrode
▪ X15: S11 CDS-Sensor (Calc Diagnostic System)
80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04
Platine iCombi Pro | 8
