31.3 Schemazeichnung iCombi Pro 20-1/1, 20-2/1 G

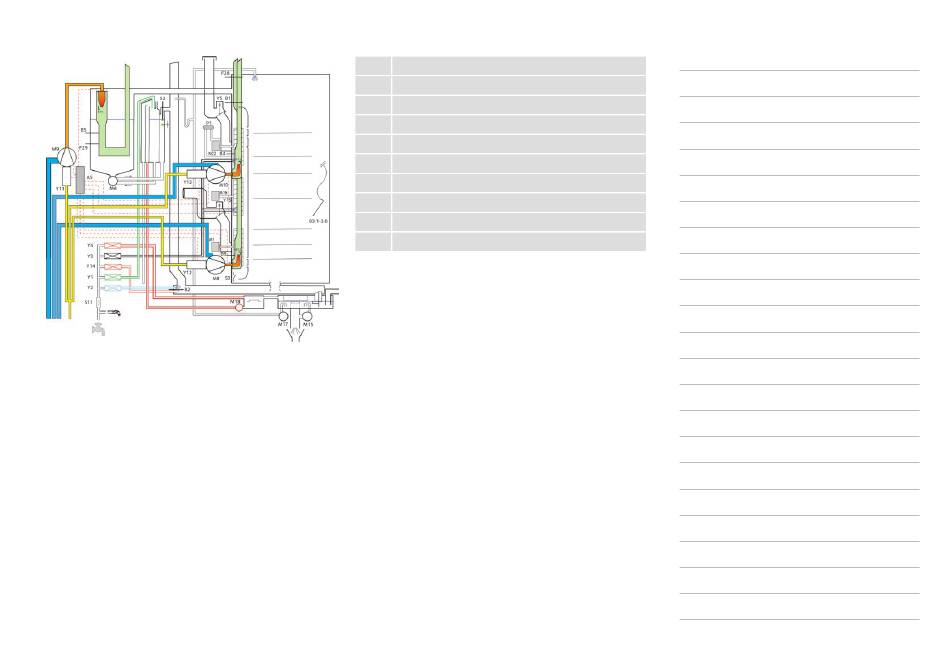

Abb. 166: iCombi Pro 20-1/1 GAS (der 20-2/1 unterscheidet
sich nur durch zwei weitere Hochtemperatur-Grenzwertsenso-
ren F26 und F27)
80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04
Y12 Gasventil Heißluft (unten)
M8 Gasgebläse Heißluft (unten)
B12 Zündelektrode Heißluft (unten)
Y13 Gasventil Heißluft (oben)
M10 Gasgebläse Heißluft (oben)
B13 Zündelektrode Heißluft (oben)
Y11 Gasventil Dampf
M9 Gasgebläse Dampf
B11 Zündelektrode Dampf
A5 Zündbox
Schematische Darstellungen Gasgeräte | 31
