19 | Kühlkonzept
Der Kühllüfter für Standgeräte hat die Serviceteilenummer 40.06.355.

19.2 Spannungsversorgung und Steuerung

A 10
X70
1 2 3 4
1 2 3 4
XM5
1 2 3 4
M
M5
12V DC

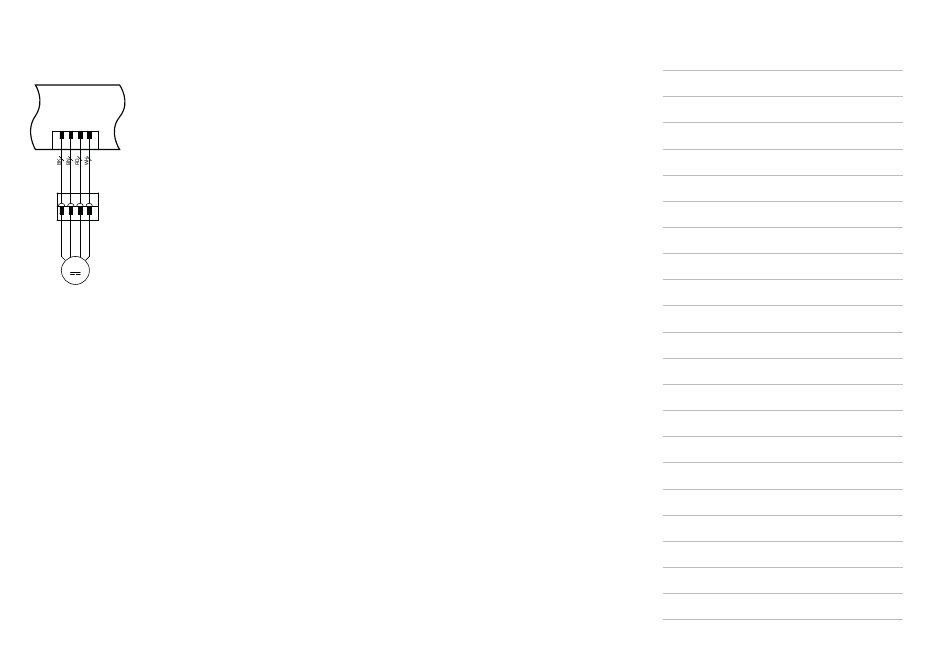

Abb. 115: M5-Anschluss
Die Spannungsversorgung des Kühllüfters (12 VDC, rote und weiße Kabel) erfolgt direkt über die E/A-Platine A10,
X70.
Ein variables Drehzahlsignal (PWM) steuert die Lüftergeschwindigkeit (braunes Kabel). Die Solldrehzahl wird durch die
kombinierte Information der Ist-Temperaturen der Platinen A10, A11, A13 und der Lüftermotoren gesteuert.
Ein Drehzahlsignal gibt die aktuelle Drehzahl an die Platine (schwarzes Kabel) zurück, wo im Fehlerfall eine Meldung
„Service 29" erzeugt wird. Der Ausgang von der Platine zum Kühllüfter ist immer aktiv, wenn ein Betriebsmodus akti-
viert ist, die Platinentemperatur oder die Temperatur von B4 zu hoch ist.

19.3 Luftfilter

Austausch / Reinigung des Luftfilters sollte mindestens einmal im Monat erfolgen (siehe Bedienungsanleitung).
