23 | Dunstabzugshauben
Die Steuerplatine hat eine LED Mit folgenden Codes:
▪ LED aus = keine Spannung für die Steuerplatine (sollte 12V zwischen Pin 1 und 3 sein). Auf der E/A-Platine A10
des Geräts gibt die LED D8001 Auskunft, ob die 12V verfügbar sind
▪ LED leuchtet permanent = Spannung o.k., aber keine Kommunikation (Bussignal)
▪ LED blinkt = alles in Ordnung
1 2 1

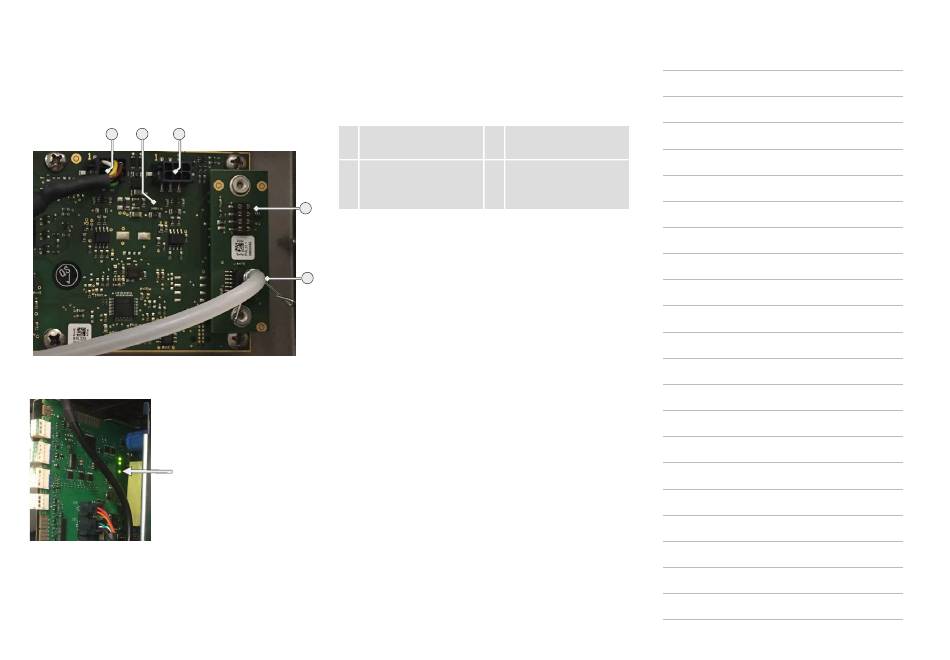

Abb. 133: Steuerplatine der Abzugshaube mit LED, Busbuchsen
und Zusatzplatine mit Silikonschlauch
Abb. 134: A10 mit LED D8001 zur Anzeige der 12V Versor-
gung
Wie bereits erwähnt, verfügt die UltraVent Plus über einen zusätzlichen HEPA-Filter. Zur Messung und Analyse des
Drucks vor dem HEPA-Filter wird die „HEPA"-Zusatzplatine auf die Steuerplatine gesteckt. Dort wird ein Silikon-
schlauch angeschlossen, der in den hinteren oberen Bereich der Abzugshaube, unterhalb des HEPA-Filters führt.
142/240
1 Zwei Buchsen für Bus-
anschluss
3 Hinzufügen der „HE-
PA"-Platine für die UV
Plus
3
4
Für Ihre Notizen
2 LED
4 Silikonschlauch
