8 | Platine iCombi Pro
▪ X24: Steuersignale zum SSR
▪ X29: Erweiterungsplatinen (A22 (4-fach Relais), A23 (Energieoptimierung), A32 (E/A-Modul SSR für USA/Kana-
da))
▪ X51: 12-poliger Steckverbinder: Bereitschaftsspannung an A11, A19 und Bus-Rücklaufsignal von A11
▪ X52: 6-poliger Verbinder: Bus zur A13-Pumpenplatine
▪ X59: LED-Beleuchtung
▪ X70: M5 Kühllüfter
▪ X75 A13 Pumpensteuerplatine
▪ X76 nur bei Gasgeräten: 230V, die am Hauptschütz K1 zur Versorgung von Zündbox und Gasgebläsemotoren an-
gelegt sind.
8.1.2.2

SD-Kartenverwaltung

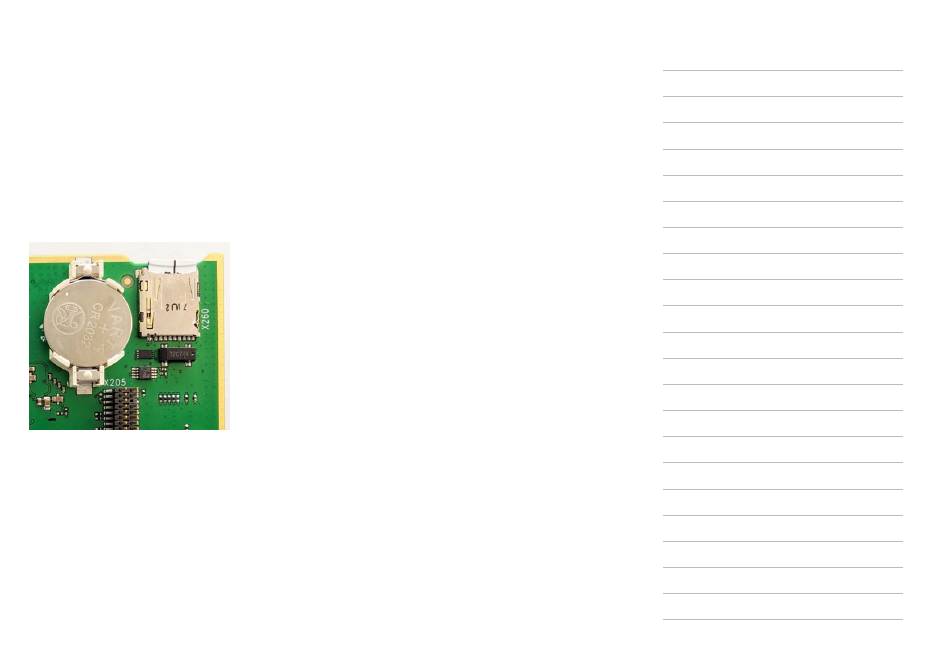

Abb. 19: SD-Karte
Die 8-GB-Micro-SD-Karte befindet sich auf der A11-CPU-Platine neben der CR2032-Batterie.
46/240
