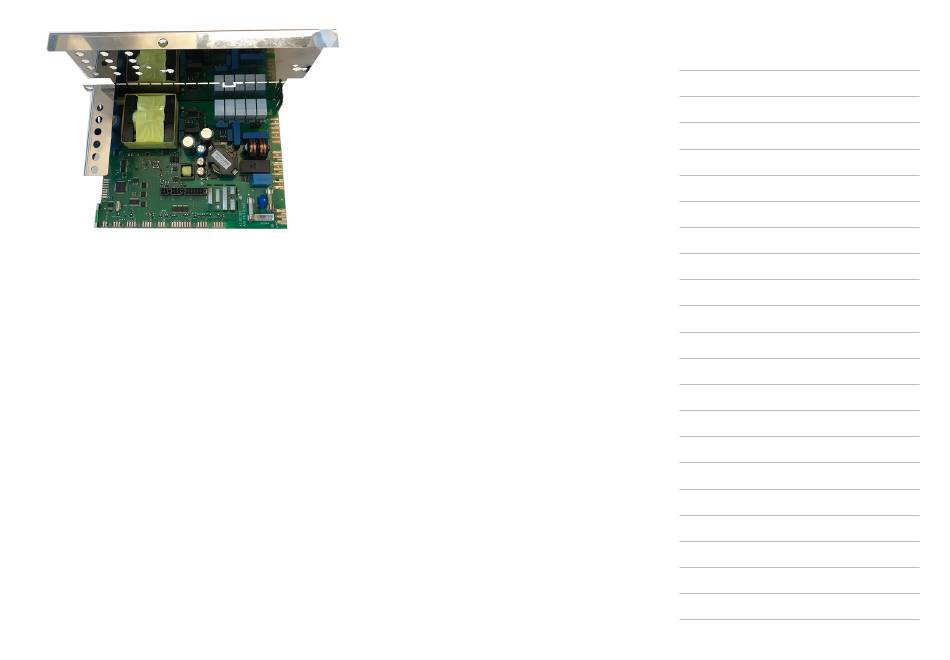

Abb. 18: E/A-Platine A10 mit offenem Einbaurahmen
ACHTUNG
Sobald das Gerät an das Stromnetz angeschlossen ist, wird das A10 mit 230V betrieben! Auch andere an das A10 an-
geschlossene Teile wie die Pumpensteuerplatine A13, die A15 eSTL und der Wasserverteilungsblock A31 werden ab
diesem Moment mit Spannung versorgt.
Anschlüsse der E/A-Platine A10:
▪ X1: P1 Drucksensor
▪ X2: B3 Thermoelement KT-Fühler
▪ X3: B1 Thermoelement Garraum
▪ X4: B2 Thermoelement Steuerung
▪ X5: B4 Thermoelement Luftfeuchte
▪ X6 bei Tischgeräten B5 Thermoelement Dampfgenerator
▪ X6 bei Standgeräten: Tandem: B5 Thermoelement Dampfgenerator plus B9 zweites Thermoelement Garraum (un-
ten)
▪ X11: Luftfeuchtigkeitsventile Y5 (und Y15 bei Standgeräten)
▪ X12: S2 Wasserstandselektrode / Niveauelektrode
▪ X15: S11 CDS-Sensor (Calc Diagnostic System)
▪ X19: A31 Wasserverteilungsblock
▪ X21: 230V Stromversorgung in
▪ X22: 230V zu (L1) und von (L*) eSTB
