8.1.2.3 A19 kapazitiv ein/aus

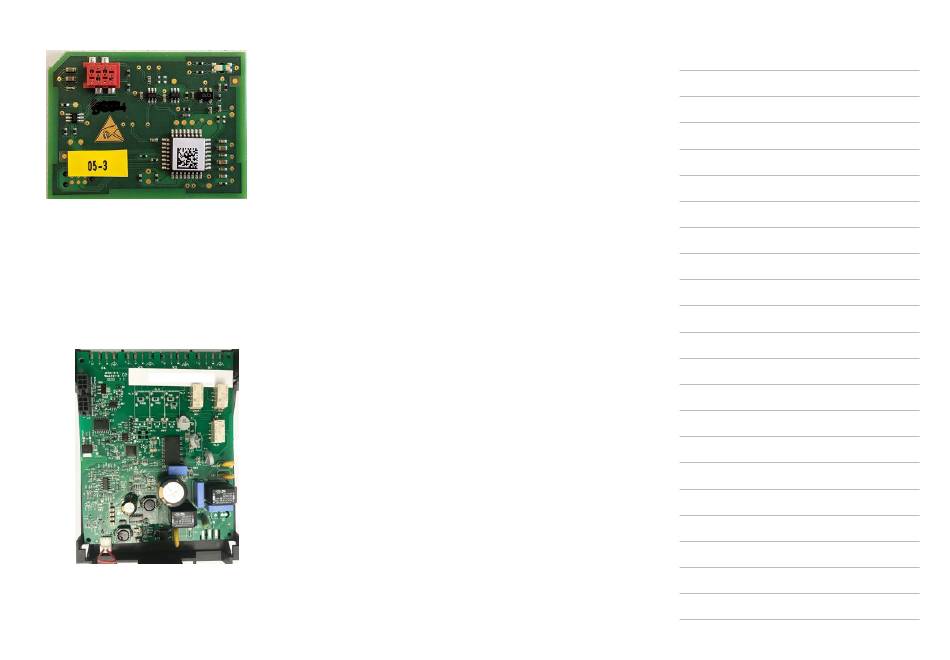

Abb. 20: Platine A19
Die Berührungsseite von A19 muss sich in perfektem Kontakt mit der Glasoberfläche des Bedienfelds befinden.
Durch Berühren der Ein-/Aus-Taste wird ein Signal an die CPU-Platine A11 gesendet.
8.1.2.4
8.1.2.5 A13 Pumpensteuerplatine
Die A13 Pumpensteuerplatine ist bei iCombi Pro und iCombi Classic 6-1/1 bis 20-2/1 ist identisch.
M18 M17 M4 M15
Bus
Bus
S3 L1 - N - PE
Abb. 21: A13 Pumpensteuerplatine
