13 | Dampfgenerator RATIONAL
Für Ihre Notizen

13.8 Anschluss des Dampfgenerators an den Garraum

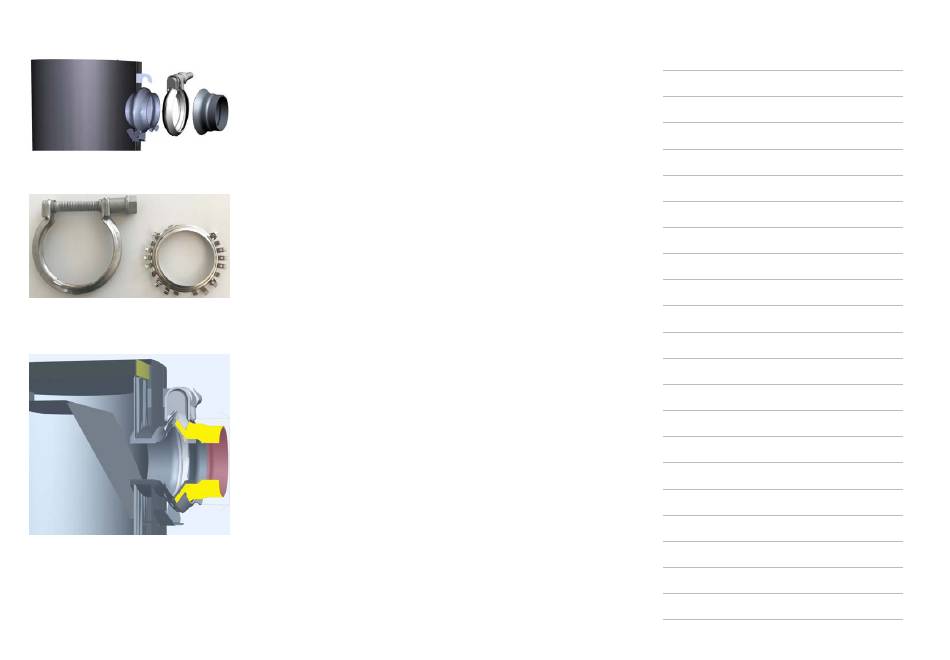

Abb. 77: Anschluss des Dampfgenerators (der trichterförmige Dampfstutzen des Garraums ist rechts)
Der Dampfgenerator ist durch eine Metallschelle und eine Metalldichtung mit dem Garraum verbunden.
Abb. 78: Metallklemme und Metalldichtung
Die flexible Metalldichtung zeigt stets zum Garraum. Sie wird in das kegelförmige Dampfrohr des Garraums gescho-
ben.
Abb. 79: Dampfgenerator wird in den Trichter und die darum liegende Metallschelle geschoben
Die Klemme kann mit der 16mm Mutter nach links oder rechts montiert werden. Lösen Sie die Klemme vollständig,
nehmen Sie die Metalldichtung heraus und setzen Sie sie von der anderen Seite ein.
Üben Sie etwas Spannung auf die Klemme aus, um die Metalldichtung nicht wieder fallen zu lassen.
96/240 80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04
