32.2 Luftversorgung

Jede Luftversorgung besteht aus Lufteinlässen, Schläuchen, Schalldämpfern und Adaptern.
Die richtige Montage der Teile ist für den ordnungsgemäßen Betrieb und die Geräuschreduzierung der Brennersyste-
me unerlässlich.
Die entsprechenden Serviceteil-Nummer finden Sie im Serviceteilkatalog.

32.3 Gasventil

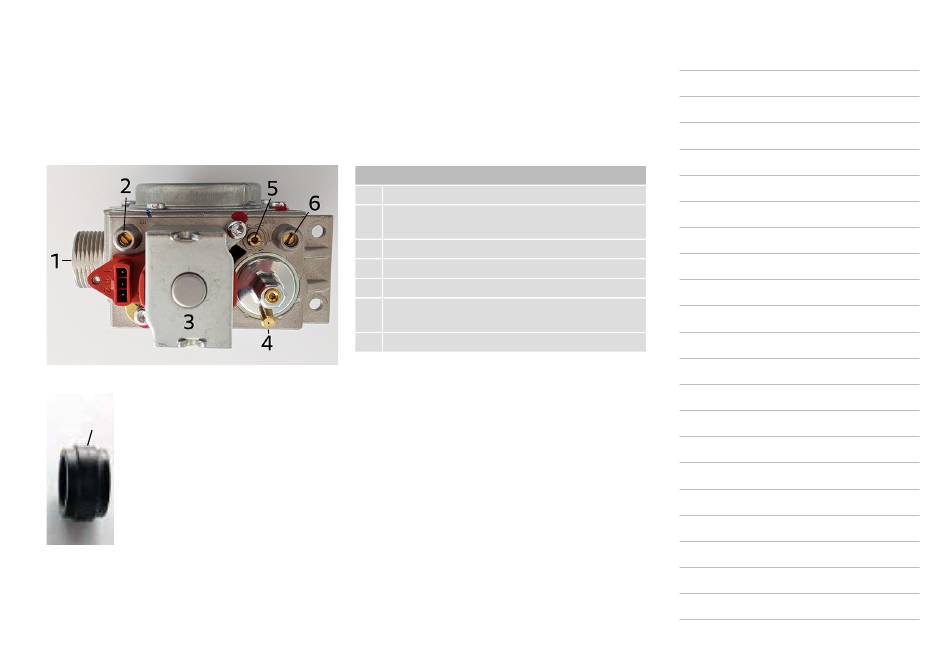

Abb. 170: Gasventil
7
Abb. 171: Dichtung Gasventil
80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04
Teile-Identifikation
1 Gaseinlass
2 Prüfnippel zur statischen und dynamischen Druck-
messung
3 Spule des Gasventils
4 Anschluss für Kompensationsschlauch
5 CO -Einstellschraube
2
6 Nicht verwendet (nur für Hersteller der Gasventi-
le)
7 Dichtung mit Service-Teilenummer 70.01.193S
Gasbetrieb im Detail | 32
