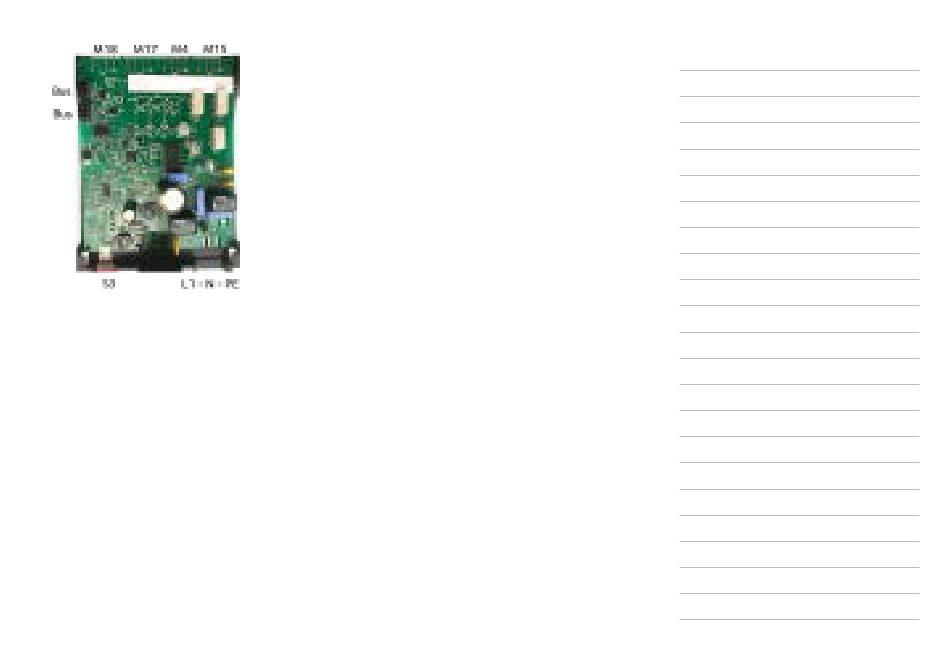

Abb. 25: A13 Pumpensteuerplatine
Stecker der Pumpensteuerplatine A13 und angeschlossener Pumpen:
▪ X1: Entleerungspumpe M15
▪ X2: SC-Pumpe M4 (Self Clean)
▪ X3: Umwälzpumpe M17 (CleanJet)
▪ X4: Care-Pumpe M18
▪ X5: Spannungsversorgung (200–240 V)
▪ X27: Türkontaktschalter S3
▪ Busanschluss von E/A-Platine A10
▪ Busanschluss zum Lüftermotor M1
8.1.3

Platinenkonfiguration iCombi Pro XS

Das Gerät iCombi Pro XS mit Index J hat insgesamt folgende Platinen:
▪ A10: E/A-Platine (Service-Teilenummer 42.00.280P) ohne Montagerahmen, anders als bei 6-1/1 bis 20-2/1.
▪ A11: CPU-Platine (Service-Teilenummer 42.00.251P).
▪ X17: Buskonverterplatine (Service-Teilenummer 42.00.327P)
▪ A18: XS Pumpenplatine (Service-Teilenummer 42.00.314P)
