14 | Steuerbox, Reinigungsbox und Wasserfluss

14 Steuerbox, Reinigungsbox und Wasserfluss
14.1 Allgemein: Wasserfluss vom Innenschrank zum Steuer- und
Reinigungsbehälter

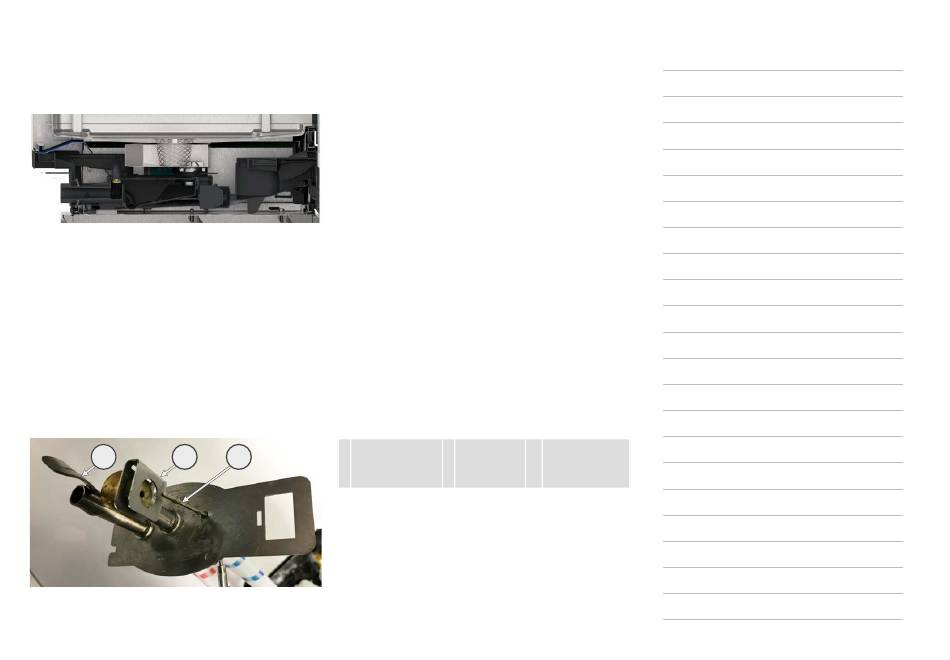

Abb. 81: Verbindungen zwischen Garraum und Abflusssystem
bei einem 10-1/1 E
Der Steuerbox befindet sich unter dem Garraum und ist daran angeschweißt. Die beiden Komponenten sind über das
Ablaufsieb des Garraumes miteinander verbunden.
Die Reinigungsbox aus Kunststoff sitzt wiederum unterhalb der Steuerbox. Die Verbindung besteht über ein senk-
rechtes Metallrohr und eine Federklemme.
Die Reinigungsbox ist der tiefste Punkt im Wasserkreislauf. Aufgrund dieser Bauweise fließt das gesamte Wasser, das
aus dem Garraum (Kochen, Reinigen, Beschwaden), der Steuerbox (Steuern, Reinigen) oder dem Dampfgenerator
kommt, in die Reinigungsbox und wird dort gesammelt.

14.2 Steuerbox

iCombi Pro 6-1/1 bis 20-2/1
1 1 2
Abb. 82: Abdeckung Steuerbox
98/240
1 Anschluss von
1 3
Y14 zur Reini-
gung
2 Steuerdüse 3 Thermoele-
ment Steue-
rung B2
