RATIONAL Steuerbox, Reinigungsbox und Wasserfluss | 14
Für Ihre Notizen

14.5 Verbindung der Steuerbox und der Reinigungsbox (6-1/1 bis 10-2/1)

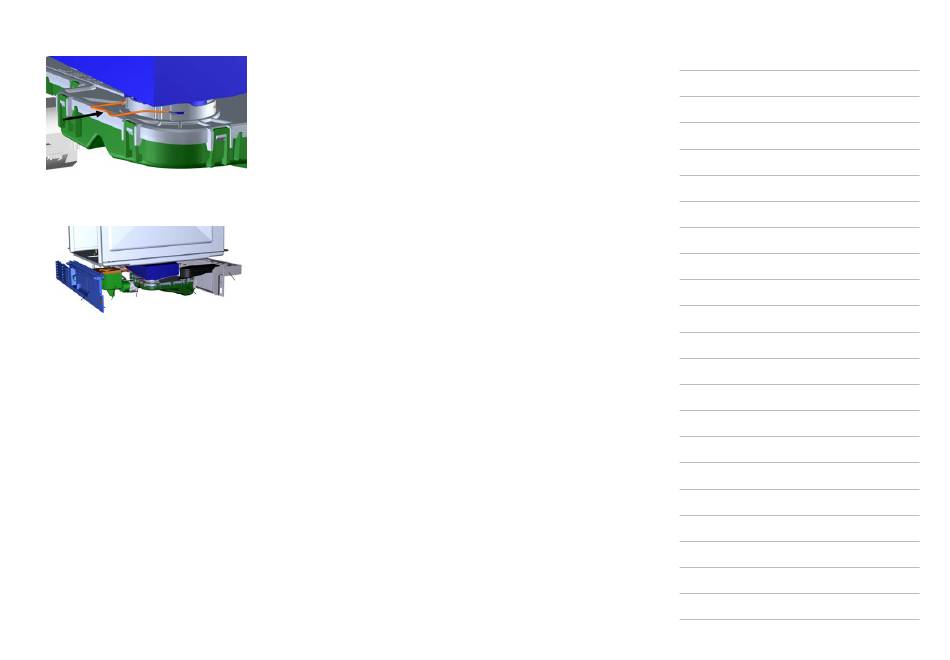

Abb. 89: Lösen Sie die Federklemme der Reinigungsbox
Die Reinigungsbox aus Kunststoff sitzt unterhalb der Steuerbox. Die Verbindung besteht über ein senkrechtes Metall-
rohr und eine Federklemme.
1
2
5
3 4
Abb. 90: Verbindung der Steuerbox und der Reinigungsbox
Um die Reinigungsbox zu entfernen, müssen zuerst alle Abflussrohre entfernt werden. Öffnen Sie dann die untere Ab-
deckung auf der Rückseite (1) (zwei 8 mm Schrauben und zwei Kunststoffklammern an markierten (Dreieck-)Positio-
nen). Nun ist die Reinigungsbox (2) mit dem Notüberlauf (3) zu sehen.
Entfernen Sie auch die untere Abdeckung auf der Vorderseite (4) (vier Plastikschrauben und Blindnieten), um die rechts
vom bzw. hinter dem Care-Behälter (5) sitzende Federklemme (6) zu erreichen.
Durch Drücken auf die Federklemme (6) lässt sich die Verbindung lösen (siehe Bild oben). Sie ist möglicherweise mit
Isoliermaterial abgedeckt (nicht auf dem Bild dargestellt). Ziehen Sie dann den Reinigungsbox nach unten aus dem
senkrechten Metallrohr vom Steuerbox (7) heraus.
80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04 103/240
