32.7 Ablauf des Verbrennungsprozesses

Wärmebedarf
Gasgebläsemotor
Zündung 1 + 5 Sek.
Gasventil
Flammenüberwachung

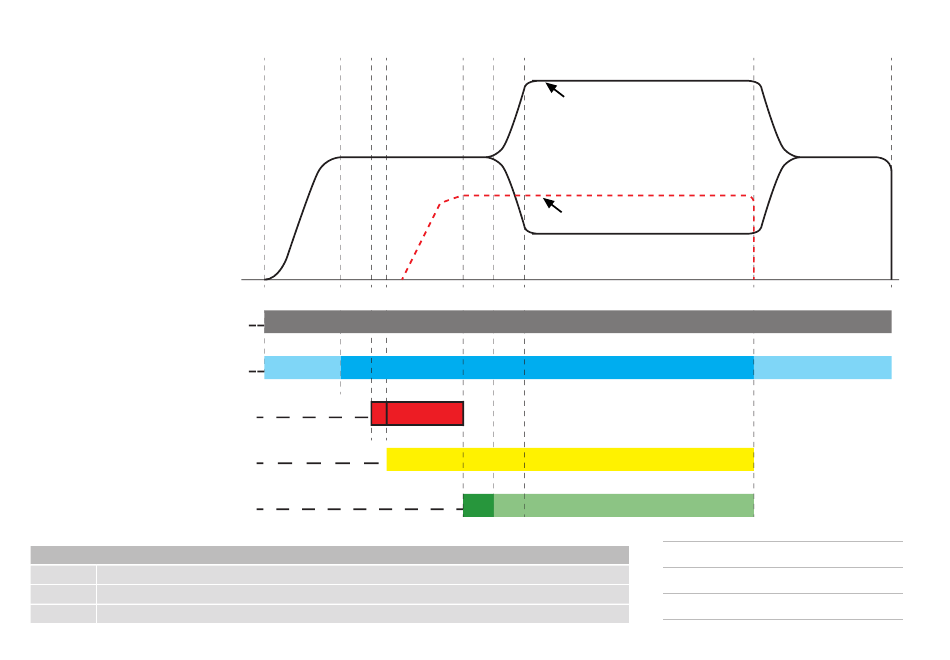

Abb. 179: Logik der Zündbox
Schritte innerhalb eines Wärmebedarfszyklus
A Gebläsemotor starten und Wärmetauscher vorspülen
B Das Gebläse muss zwei Sekunden lang eine stabile Drehzahl haben
C Ein 1 Sekunden langer Vorzündfunke (20 kV)
218/240
A B C
0 5 7
1
2
3
4
5
D E F
Geschwindigkeit des
Gasgebläses
Flammenstrom
