RATIONAL

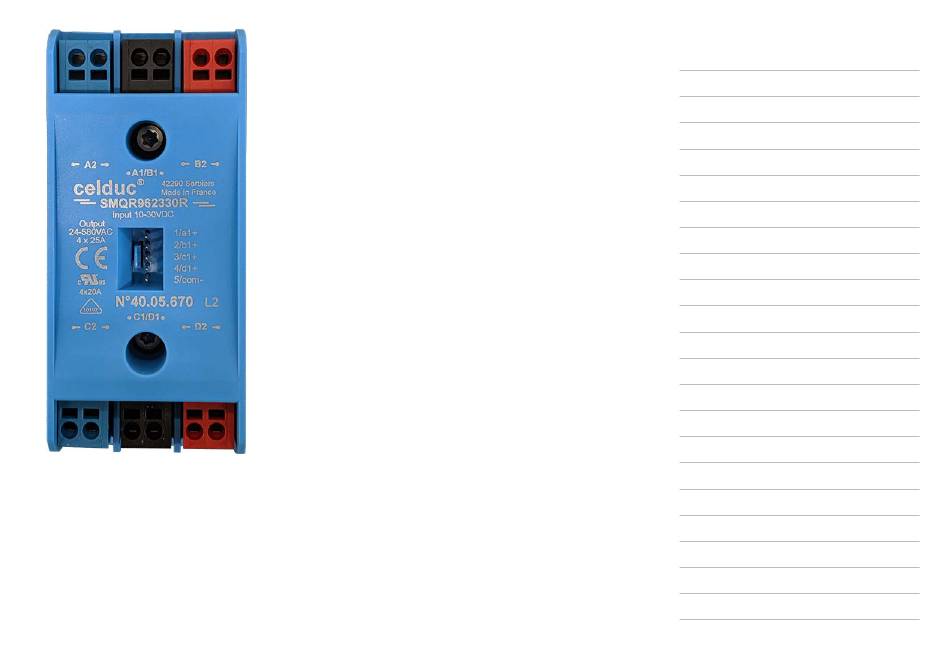

Abb. 107: 4-poliges SSR: Steckertyp
Anschlüsse:
▪ A1/B1: Spannungsversorgung L1 vom Hauptschütz
▪ C1/D1: Spannungsversorgung L2 vom Hauptschütz
▪ A2 und C2: Anschlüsse Heizelemente Dampf
▪ B2 und D2: Anschluss Heizelemente Heißluft
▪ Fünf Drähte mit viermal +12 VDC (a1 +, b1 +, c1 +, d1 +) und einer gemeinsamen Masse
80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04
SSR (Halbleiterrelais) – Heizungsregelung für Elektrogeräte | 18
Für Ihre Notizen
121/240
