31 | Schematische Darstellungen Gasgeräte

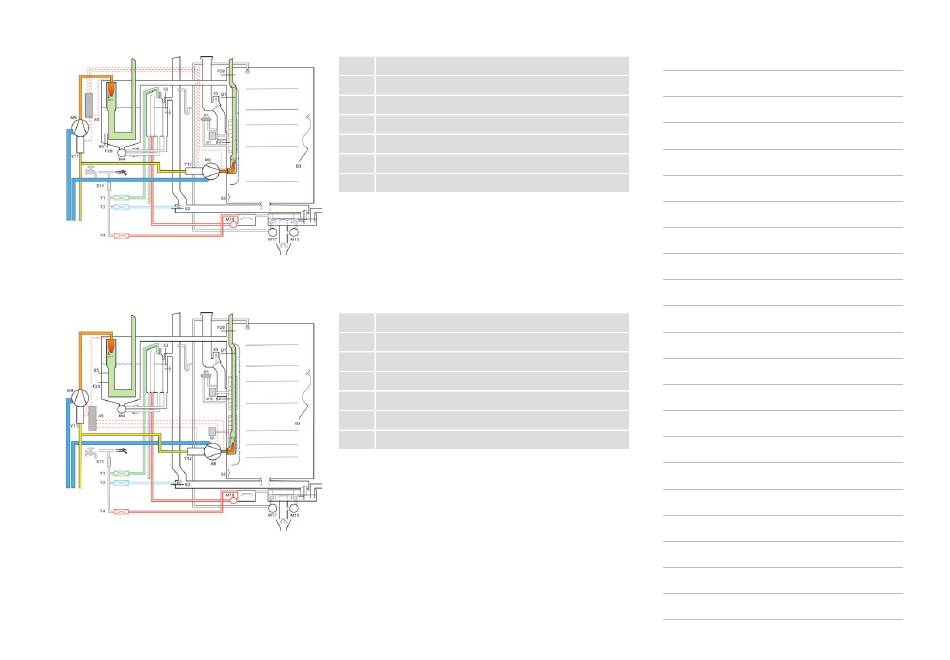

31.4 Schemazeichnung iCombi Classic 6-1/1, 6-2/1 G

Abb. 167: iCombi Classic 6-1/1 GAS

31.5 Schemazeichnung iCombi Classic 10-1/1, 10-2/1 G

Abb. 168: iCombi Classic 10-1/1 GAS
210/240
Y12 Gasventil Heißluft
M8 Gasgebläse Heißluft
B12 Zündelektrode Heißluft
Y11 Gasventil Dampf
M9 Gasgebläse Dampf
B11 Zündelektrode Dampf
A5 Zündbox
Y12 Gasventil Heißluft
M8 Gasgebläse Heißluft
B12 Zündelektrode Heißluft
Y11 Gasventil Dampf
M9 Gasgebläse Dampf
B11 Zündelektrode Dampf
A5 Zündbox
Für Ihre Notizen
80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04
